查找低压线路短路点的好方法

  • A+
所属分类:电工基础

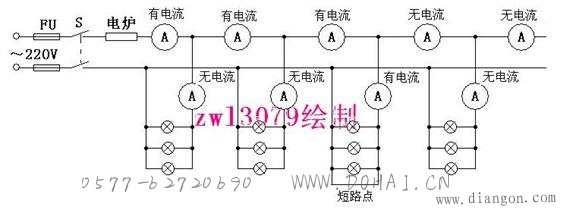

低压线路上发生了短路故障,如果线路较长,线路上的灯泡和其它负载又较多,故障点又不明显时,,查找故障点是非常困难的。这时,可用一只2000W的电炉子,代替保险丝,或接在保险丝刚接出的线路中,接上保险丝,接通电源,由于线路中有短接点,电源电压几乎全部降到2000W电炉丝两端,从短路点到负载这段线路上便有电流流过,线路其它部分却无电流通过,可用钳形电流表小档位去测量线路中的各处电流,测量时可分段测量,如果测出无电流,说明故障点在测量电炉丝线路上,如果测得有电流,则说明故障点还在中间位置的后面线路上,如图所示。这样继续向后查找,逐步缩小测量范围,当测得电流在有与无的分界点时,便可顺利地找出故障点了。

按此法可查找线路较长且分支线路较多的地段。其优点在在不分段断开电线、不破坏线路的整体时,快捷准确地确定故障点。对于线路较长的架空线路查找尤为优越。但在使用此法中要把正常的负载开关断开,再查找故障点。
