刀开关、隔离器的选用要点

  • A+
所属分类:电工知识

这些天来,常有客户选择刀开关和一些隔离器,此间,也碰到过关于选用时的一点疑问。记得在以前的一篇文章,提到过如何选择刀开关这个问题。不过可能还有存在一些不足之处,所以想在这里做点补充,讨论下刀开关,隔离器选用的一些要点。

隔离器、刀开关的主要功能是隔离电源。在满足隔离功能要求的前提下,选用的主要原则是保证其额定绝缘电压和额定工作电压不低于线路的相应数据,额定工作电流不小于线路的计算电流。当要求有通断能力时,须选用具备相应额定通断能力的隔离器。如需接通短路电流,则应选用具备相应短路接通能力的隔离开关

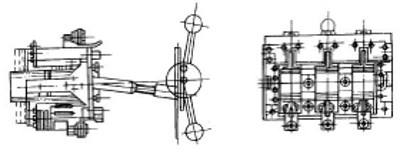

刀开关和隔离器的外型

隔离器、刀开关电路特性的选择主要是根据线路要求决定电路数、触头种类和数量。有些产品是可以改装的,制造厂可在一定范围内按订货要求满足不同的需要。

目前隔离器、刀开关(含刀形转换开关)产品的绝缘电压大多数为交流500V、直流440V,故安装刀开关(或刀形转换开关)的电路,其额定电压不应超过交流500V或直流440V。电路的计算电流也不应超过其额定工作电流。刀开关的极数、位置数和操纵方式可根据实际需要选定。

当用刀开关直接通断小负载时,应注意选择相应的通断能力。特别是当直接控制小型电动机等感性负载时,应考虑其接通和分断过程中的电流特性(如起动电流、起动时间等)。

隔离器、刀开关在按上述原则选择后,均需进行短路性能校验,以保证其具体安装位置上的预期短路电流不超过电器的额定短时耐受电流(当电路中有短路保护电器时可为额定极限短路电流)。

熔断器组合电器的选用,需在上述隔离器、刀开关的选用要求之外,再考虑熔断器的特点。熔断器式刀开关的较高极限分断能力,主要用于相应级别的配电屏及动力箱。一般用途负荷开关的额定电流不超过200A,通断能力为4倍额定电流,可用作工矿企业的配电设备,供手动不频繁操作,或作为线路末端的短路保护。高分断能力负荷开关的额定电流可达400A,极限分断能力可达50KA,适用于短路电流较大的场合。

目前常用的刀开关产品有两大类。一类是带杠杆操作机构的单投或双投刀开关。这种刀开关能切断额定电流值以下的负载电流,主要用于低压配电装置中的开关板或动力箱等产品。属于这一类的产品有HD12HD13 和HD14系列单投刀开关,以及HS11HS13系列双投刀开关。另外一类是中央手柄式的单投或双投刀开关。这类刀开关不能分断电流,只能作为隔离电源用的隔离器,主要用于一般的控制屏。

常用的熔断器组合电器,负荷开关(也称铁壳开关或钢壳开关)有HH3、HH4、HH10D和HH11 系列,其最大额定电流可达400A,有二极和三极两种形式。这种开关的外壳上一般都装有门联锁机构,当门打开时开关不能合闸。熔断器式刀开关主要有HR3HR5和HH11系列。HR3系列由RT系列熔断器和刀开关组成,带操作机构,有前操作前维修、前操作后维修和侧操作前维修等几种结构布置形式,最大额定电流1000A。HR5系列为更新设计产品,采用32 系列熔断器,带弹簧储能机构,有断相保护功能,最大额定电流630A。HR11系列配用RT15型熔断器,弹簧储能式操作机构,单杆抽拉式手柄,最大额定流4000A。

以上就是一些刀开关和隔离器常见型号选用的一些提示,参考了常见参数和主流型号的使用特点。文章参考了一些技术文章。希望对大家平时选购隔离器和刀开关有所帮助。
