一:开关简介

HR5熔断器式隔离开关

HR5系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流400V和660V(45-62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、应急开关,并作为电路保护之用,但一般不作为直接开闭单台电动机之用。

开关符合IEC60947-3、GBI4048.3标准。

二:型号及含义

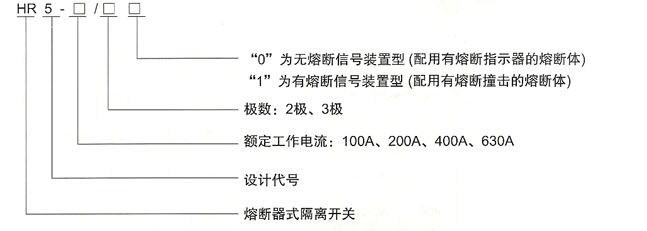

HR5熔断器式隔离开关的型号及含义

一些常见的HR5熔断器式隔离开关型号有:

HR5-100/30、HR5-100/31、HR5-200/30、HR5-200/31、HR5-400/30、HR5-400/31、HR5-630/30、HR5-630/31、HR5-200/20、HR5-400/20、HR5-630/20

三:主要技术参数

3.1额定绝缘电压:690V

3.2额定工作电压:400V、660V两种

3.3额定工作电流:380V:100A、200A、400A、630A四种

660V:100A、200A、315A、425A四种

3.4开关的接通与分断能力与额定熔断短路电流(见表1)

3.5开关的机械寿命分别为3000次(100A、200A)和1000次(400A、630A)

3.6开关的电寿命分别为600次(100A、200A)和200次(400A、630A)接通与分断条件按(表2)

3.7辅助开关(LXI9K)的额定工作电压交流400V,额定发热电流6A,额定控制容量300VA

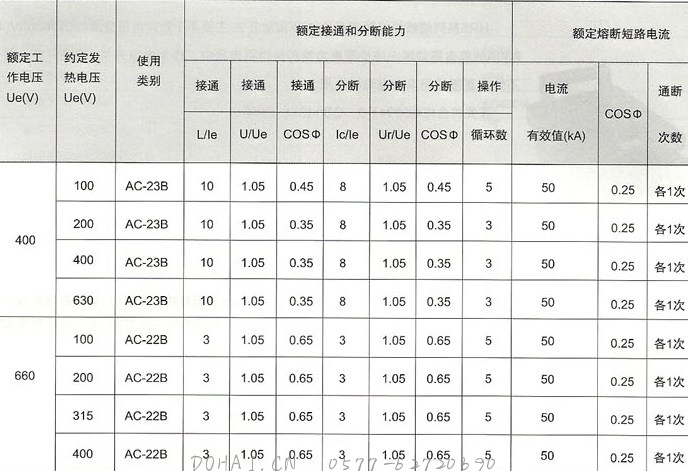

表1

HR5熔断器式隔离开关的接断能力与分断能力

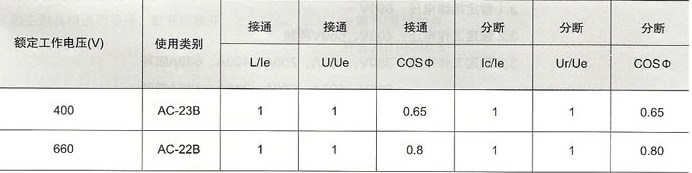

表2

HR5熔断器式隔离开关的开关寿命与分段能力

3.8HR5熔断器式隔离开关与熔断器的配用关系(见表3)

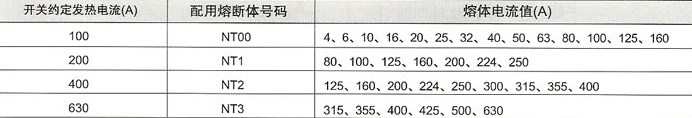

表3

HR5熔断器式隔离开关的配用关系

注:当开关用于电动机电路中,允许熔体额定电流大于开关约定发热电流

4.HR5熔断器式隔离开关的外形安装尺寸(见图1、图2、表4)

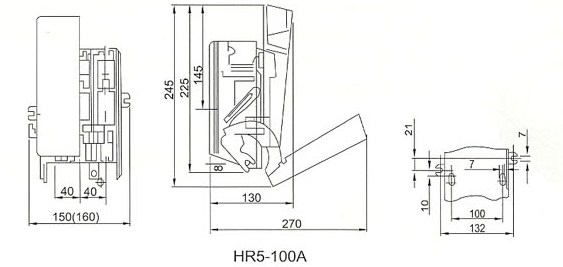

图1HR5熔断器式隔离开关的外型安装尺寸

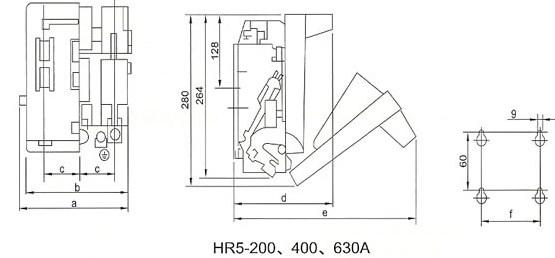

图2HR5-200\400\630A的外型安装尺寸

表4

型号

尺寸(mm)

a b c d e f(安装孔距)
HR5-200/20 203 203 62 193 342 130
HR5-200/30 203 203 62 193 342 130
HR5-200/31 220 203 62 193 342 130
HR5-400/20 226 226 70 210 358 130
HR5-400/30 226 226 70 210 358 130
HR5-400/31 242 226 70 210 358 130
HR5-630/20 272 272 85 224 372 200
HR5-630/30 272 272 85 224 372 200
HR5-630/31 290 272 85 224 372 200

四、结构特征

开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构,静触头直接装在底座上,灭弧室拆装方便,每个弧室分外室和内室,采用多片金属灭弧栅,增强其灭弧功能,提高触头寿命。

NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有充分的电隔离距离,盖可以方便地从底座上拆下,故安装和更换熔断体都很方便,底座上具有三线安装孔,能满足各控制柜内及面板上安装的要求,开关的两侧面,根据需求可装辅助触头,发出指示开关分合状态的信号。

五、使用维护

1、开关需垂直安装后才能投入正常运行,安装时需先将盖板撤下。

2、开关应配用NT型熔断体或任何符合IEC269并具有响应短路分断能力和限流能力的熔断体。

3、更换熔断体时应断开负载电路,并将开关上盖打开或撤出,轻轻按动熔断体安装卡板下面的弹簧片更换熔断体即可从盖上取下,新的熔断体直接沿卡槽处推下即可。

4、灭弧室虽可简单地从上插座拔出或插入,但应尽量避免不必要的拆装,灭弧室的安装必须十分仔细,一定要缓缓插入到底面。

5、开关的触头应该经常检查,清理灰层和油污等物,操作机构的摩擦处应当定期加油,使其动作灵活,延长使用寿命。

六、使用环境

1、海拔高度不超过1000米;

2、周围环境温度不高于+40℃及不低于-5℃;

3、在无爆炸危险的介质中,且介质中无足腐蚀金属和破坏环境的气体及尘埃的地方;

4、最湿月平均最大相对湿度90℃;同时该月的平均最低温度为25℃;

5、无强烈震动和没有雨雪侵袭的地方。

七、订货须知

如果你希望了解HR5熔断器式隔离开关的更多信息,价格,维修保养等相关信息,请联系我们
