串联电路和并联电路的特点

  • A+
所属分类:电工基础

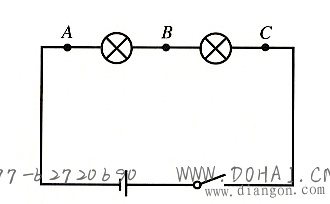

  一、串联电路

  把用电器各元件逐个顺次连接起来,接入电路就组成了串联电路。我们常见的装饰用的“满天星”小彩灯,常常就是串联的。

  串联电路有以下一些特点:

  ⑴电路连接特点:串联的整个电路是一个回路,各用电器依次相连,没有“分支点”.

  ⑵用电器工作特点:各用电器相互影响,电路中一个用电器不工作,其余的用电器就无法工作。

  ⑶开关控制特点:串联电路中的开关控制整个电路,开关位置变了,对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。

  判断电路是否为串联

  串联电路中,只要有某一处断开,整个电路就成为断路。即所相串联的电子元件不能正常工作。

  串联电路电流处处相等:I总 = I1 = I2 = I3 =……= In

  串联电路总电压等于各处电压之和:U总=U1+U2+U3+……+Un

  串联电阻的等效电阻等于各电阻之和:R总=R1+R2+R3+……+Rn

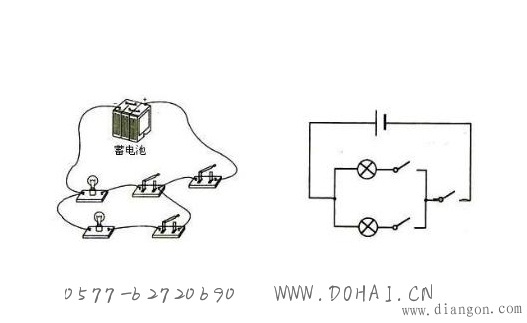

  二、并联电路

  把用电器各元件并列连接在电路的两点间,就组成了并联电路。家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。

  并联电路有以下特点:

  1、电路连接特点:并联电路由干路和若干条支路组成,有“分支点”.每条支路各自和干路形成回路,有几条支路,就有几个回路。

  2、用电器工作特点:并联电路中,一条支路中的用电器若不工作,其他支路的用电器仍能工作。

  3、开关控制特点:并联电路中,干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用,控制整个电路。而支路开关只控制它所在的那条支路。

  判断电路是否为并联

  任意拿掉一个用电器,看其他用电器是否工作,如果所有用电器都被拿掉过,而且其他用电器都工作,那么这个电路是并联。

  并联电路电流特点:I总=I1+I2+…+In 在并联电路中总电流等于各支路电流之和

  并联电路电压特点:U总=U1=U2=…=Un 在并联电路中电压都相等

  并联电路电阻特点:1÷R总=1÷R1+1÷R2在并联电路中总电阻的倒数等于各支路电阻的倒数之和
