磁场方向(右手定则)

  • A+
所属分类:电工基础

右手定则操作方法对于电流所长生的磁场,实验和理论均已证明,磁场的强弱与电流的大小有关;电流越大,产生的磁场越强,磁场的方向则取决于电流的方向,一般用右手定则(也称安倍定则、右手螺旋定则、安培右手定则)辨别通电导线的电流方向及其长生的磁场方向。下面就详细介绍用右手定则辨别几种常见通电导线磁场方向的方法。

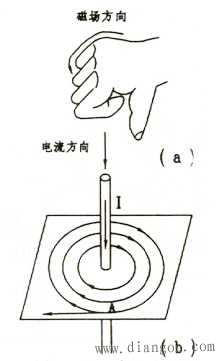

如右图(a)所示为通电指导线,利用安培右手定则来判别其磁场方向的方式是:

先将右手握住指导线,使大拇指方向与导线中电流方向一致,则趋于四个手指的指向就表示磁场方向。

如果用磁力线表示导线电流的磁场,根据右手法则,通电直导线的磁力线就是以导线为中心的一组同心圆,如图(b)所示。

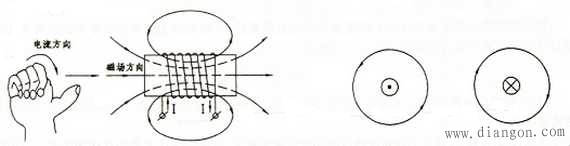

对于通电的螺旋管,则与通电直导线情况相反,此时万物的四个手指指向表示电流方向,而拇指指向就表示螺旋管内部的磁场方向(如下图所示):

通电螺旋管的磁场方向、电流方向与磁力线方向之间的关系

为了讨论问题方便,常常上右图所示的符号(圆中间一个×)表示导体中电流的方向是垂直纸面向里,用⊙表示电流方向是垂直纸面向外(我们可以把他比作一直弓箭,弓箭尾部是羽毛×,弓箭头看起来是一个点,所以看到点就是垂直纸面向外,看到尾部的×就说明方向是向里了)。
