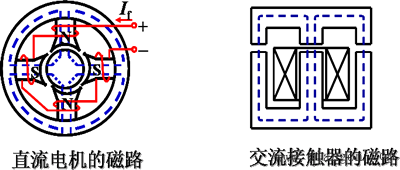

一、磁路的概念

在电机、变压器及各种铁磁元件中常用磁性材料做成一定形状的铁心。铁心的磁导率比周围空气或其它物质的磁导率高的多, 磁通的绝大部分经过铁心形成闭合通路,磁通的闭合路径称为磁路。

二、磁路的欧姆定律

磁路的欧姆定律是分析磁路的基本定律

1.磁路的欧姆定律

若某磁路的磁通为 Φ磁通势为 F ,磁阻为 R m ,则 Φ= F/Rm

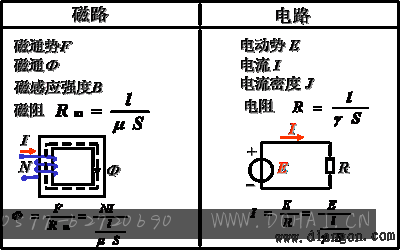

2. 磁路与电路的比较

3. 磁路分析的特点

(1) 在处理电路时不涉及电场问题,在处理磁路时离不开 磁场的概念;

(2) 在处理电路时一般可以不考虑漏电流,在处理磁路时一般都要考虑漏磁通;

(3) 磁路欧姆定律和电路欧姆定律只是在形式上相似。由 于 μ不是常数,其随励磁电流而变,磁路欧姆定律不能 直接用来计算,只能用于定性分析;

(4) 在电路中,当 E =0 时,I=0 ;但在磁路中,由于有剩 磁,当 F =0 时,F 不为零

9.6.3 磁路的分析计算

主要任务 : 预先选定磁性材料中的磁通 F ( 或磁感应强 度 ) ,按照所定的磁通、磁路各段的尺寸和材料 , 求产生 预定的磁通所需要的磁通势 F=NI , 确定线圈匝数和励 磁电流。

基本公式 : 设磁路由不同材料或不同长度和截面积的 n 段组成,则 基本公式为:

基本步骤 :

(1) 求各段磁感应强度 B i

(2) 求各段磁场强度 H i 根据各段磁路材料的磁化曲线 B i =f ( H i ) , 求 B 1 ,
B 2 , …… 相对应的 H 1 , H 2 , …… 。

(3) 计算各段磁路的磁压降 ( H i l i

(4) 根据下式求出磁通势( NI
