CJ12交流接触器

  • A+
所属分类:接触器

一:适用范围

CJ12系列交流接触器

CJ12交流接触器适用于交流50Hz,额定电压至380V、额定电流至600A的电力线路中。主要供冶金、轧钢企业起重机等的电气设备中远距离接通和分断电路,并作为交流电动机频繁的起动,停止和反接之用。



二:型号及其含义

CJ12系列交流接触器的型号及含义

一些常见的型号有:一般来说型号中可能有CJ12A和CJ12B,以CJ12A为准

CJ12-100系列:CJ12-100/2 CJ12-100/3 CJ12-100/4 CJ12-100/5

CJ12-150系列:CJ12-150/2 CJ12-150/3 CJ12-150/4 CJ12-150/5

CJ12-250系列:CJ12-250/2 CJ12-250/3 CJ12-250/4 CJ12-250/5

CJ12-400系列:CJ12-400/2 CJ12-400/3 CJ12-400/4 CJ12-400/5

CJ12-600系列:CJ12-600/2 CJ12-600/3 CJ12-600/4 CJ12-600/5

三:主要技术参数

1.接触器的基本参数见表1

2.CJ12交流接触器的电寿命及机械寿命见表2

3.线圈规格:交流(50Hz):36、127、230、400V

直流:24、48、110、220V

表1

型号 极数 额定绝缘和工作电压(V) 约定发热电流及额定工作电流(A) 额定操作频率,三极(次/小时) 辅助触头 注明
使用类别 额定工作电压(V) 约定发热电流(A) 额定控制容量 组合情况
CJ12-100 2,3,4,5 交流400 100 600 AC-15、 DC-13 交流400 直流200 10 交流400V 1000VA(电气上不分开)直流220V   注:负载因为40%使用类别为AC-2
CJ12-150 150
CJ12-250 250
CJ12-400 400 300
CJ12-600 600

表2

CJ12系列交流接触器的机械寿命

注:表中规定的电寿命指标为AC-2使用类别。

全系列二极接触器的机械寿命为100万次。四、五极接触器的机械寿命为10万次

四:外形尺寸及安装尺寸

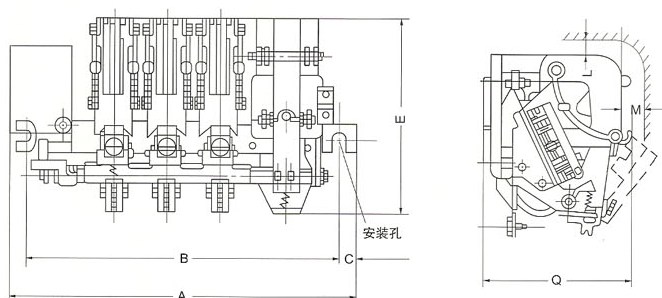

CJ12系列交流接触器的外型示意图

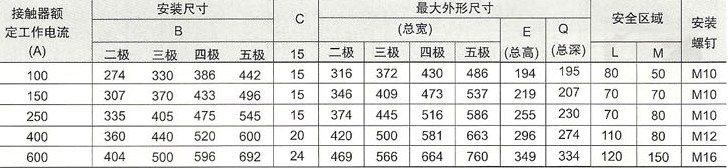

CJ12系列交流接触器的外型及安装尺寸

如果你希望了解CJ12交流接触器的更多内容,如使用说明,价格,维修等相关信息,请联系我们
