CJX1交流接触器

  • A+
所属分类:接触器

一:适用范围

CJX1系列交流接触器

CJX1系列交流接触器适用于交流50Hz或60Hz、电压至690V、电流至475A的电力线路中,供远距离频繁起动和控制电动机及接通与分断电路。经加装机械联锁机构后组成CJX1系列可逆接触器,可控制电动机的起动、停止及反转。

二:型号及其含义

CJX1系列交流接触器的型号及含义

需要说明的是,常开常闭的触头一般为0,1,2三种,所以搭配起来就有00,10,02,11,22等情况,所以相应的产品型号也是非常多的。

常见的型号有CJX1-9/22  CJX1-12/22  CJX1-16/22  CJX1-22/22

CJX1-32/22  CJX1-45/22  CJX1-63/22  CJX1-75/22  CJX1-85/22

CJX1-110/22  CJX1-140/22  CJX1-170/22  CJX1-205/22  CJX1-250/22

CJX1-300/22  CJX1-400/22  CJX1-475/22

三:结构特征

CJX1交流接触器为双断点直动式结构,具有三对常开触头,辅助触头最多为2常开、2常闭。触头支持件与衔铁采用弹性锁扣联结,消除了薄弱环节。在触头支持件或灭弧罩上设有试操作杆,便于手动操作和作为动作指示,Ie≤22A接触器无灭弧隔弧板,Ie≥32A为塑料灭弧罩并装有金属隔弧板。触头材料采用具有高抗熔焊性及耐腐蚀的银合金。接线螺钉采用新型自升起螺钉,瓦形垫与螺钉部分立刻节省接线工时。全系列产品均可用螺钉安装,Ie≤32A的产品还可采用快速嵌入导轨紧固。

四:主要技术参数

1.产品符合IEC60947、BS5424及GB14048.4-2003等标准。

2.主要性能见表2

3.寿命见表2

4.辅助触头主要技术参数见表1

5.接触器的额定控制电源电压(Us)的标准值为交流(50Hz)36V、127V、220V、380V

6.接触器在额定电源电压的85%-110%(热态)范围内应能可靠吸合,释放电压在20%-75%的范围内。

CJX1系列交流接触器的外型示意图

表2

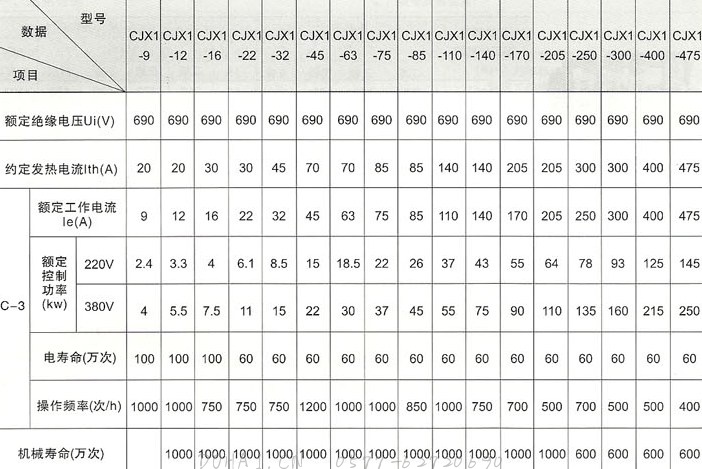

CJX1系列交流接触器的主要性能

五:外形及安装尺寸

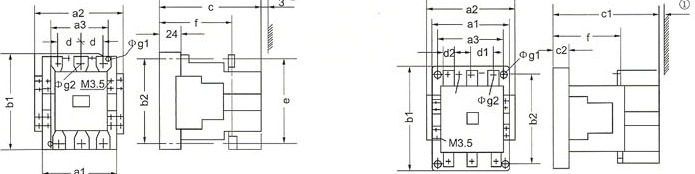

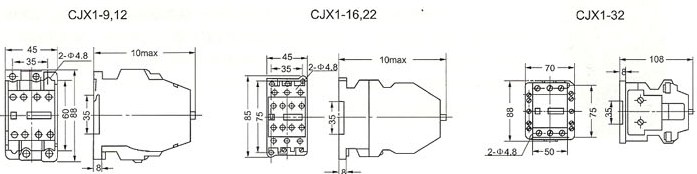

CJX1-9,12 CJX1-16\22 CJX1-32的外型及安装尺寸

CJXI-45~85                                                                                                                        CJXI-105~170

CJX1-45,85 CJX1-105,170的外型及安装尺寸

CJXI-45/22~CJX1-85/22外型及安装尺寸图

CJXI-45~85 外型及安装尺寸图

CJXI-105/22~CJX1-170/22外型及安装尺寸图

CJXI-105~170 外型及安装尺寸图

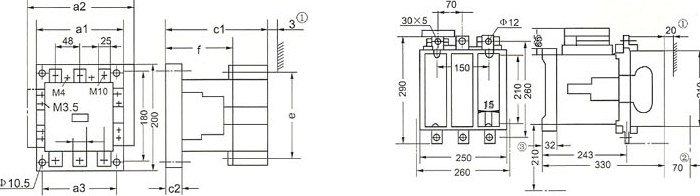

CJXI-250/22~CJX1-475/22

CJXI-250~475的外型及安装尺寸

CJXI-250/22~CJX1-475/22外型及安装尺寸图

CJXI-250~475 外型及安装尺寸图
