CJX1-Z(9A-32A)直流操作交流接触器

  • A+
所属分类:产品目录 接触器

适用范围

CJX1-Z直流操作交流接触器

1.CJX1-Z9A-32A)直流操作交流接触器的用途:CJX1-Z直流操作接触器适用于额定工作电压至660V,额定工作电流至32A的电力线路中,主要供冶金、轧钢企业、起重机等电器设备中作远距离接通和分断电路之用。

2.工作条件

周围空气-5℃~+40℃;

海拔高度不超过2000米;

最湿月平均空气相对湿度不大于90%,(该月平均最低温度不大于25℃)。

本产品符合Q/HY022-2000标准

型号及其含义

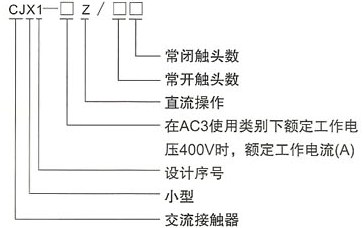

CJX1-9Z~32Z直流操作接触器的型号及含义

一些常见的型号有:CJX1-9Z,CJX1-12Z,CJX1-16Z,CJX1-22Z,CJX1-32Z

基本参数

1.此交流接触器的额定绝缘电压(Ui)660V

2.接触器在AC3使用类别下额定工作电压380V时额定工作电流(Ie)及控制电动机最大功率(P)和约定发热电流(Ith)见下表

型号 Ith (A) Ie(A) P(KW)
400V 690V
CJX1-9Z 20 9 4 5.5
CJX1-12Z 20 12 5.5 7.5
CJX1-16Z 30 16 7.5 11
CJX1-22Z 30 22 11 11
CJX1-32Z 45 32 15 15

3.额定控制电源电压:DC12V、DC24V、DC36V、DC42V、DC48V、DC60V、DC110V、DC125V、DC180V、DC220V、DC230V

4.辅助电路

a.额定工作电压:AC400V、DC220V

b.额定发热电流:10A

c.额定控制容量:在AC15使用类别时为300A

在DC13使用类别时为30W

5.动作性能

在周围空气温度为-5℃至+40℃范围内对接触器线圈施以额定控制电压(Us),使其发热至高温状态时,接触器在额定控制电压85%~100%范围内可靠的吸合,释放电压为75%Us~10Us。

CJX1-Z直流操作接触器外形尺寸及安装尺寸

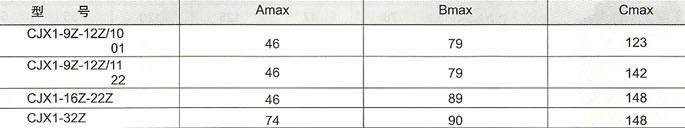

CJX1-9Z~32Z直流操作接触器的外型及安装尺寸 (1)

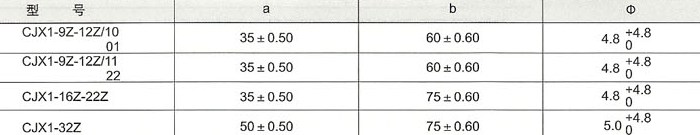

CJX1-9Z~32Z直流操作接触器的外型及安装尺寸 (2)

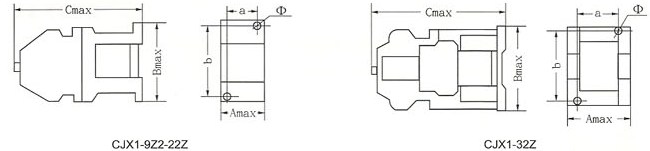

CJX1-9Z~32Z直流操作接触器的安装示意图
