CJ19(CJ16)系列切换电容器接触器

  • A+
所属分类:接触器

一:适用范围

CJ19系列切换电容器接触器

CJ19(CJ16)系列切换电容器接触器适用于交流50Hz,额定工作电压至400V、约定发热电流至90A的电路中,供接通和分断并联电容器组,以改善电路的功率因数。

二:型号及其含义

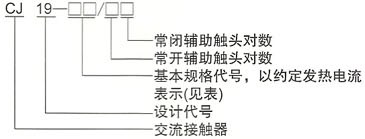

CJ19系列切换电容器接触器的型号及含义

常见型号:

CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22

CJ16-25/11 CJ16-32/11 CJ16-43/11 CJ16-63/21 CJ16-80/22 CJ16-95/22

三:结构特征

1.CJ19(CJ16)系列切换电容器接触器为直动式双断点结构,触头系统分上下两层布置,上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通,预充触头中永久磁块在弹簧反作用下释放,断开切合电阻,使电容器正常工作,接触器内部电路连接见图。

2.12、18、20Kvar的接触器有两对辅助触头,30Kvar的接触器有三对辅助触头。

3.接触器接线端有绝缘罩覆盖,安全可靠。线圈接线端标有电压数据,可防止接错。12、18、20Kvar接触器可用螺钉安装,也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌,用户可用它打印项目代号。

四:主要技术参数

1.接触器主要技术数据

CJ19系列切换电容器接触器的主要技术数据

Ue额定控制电源电压

2.控制线圈电压:50Hz,220V,380V,也可按用户要求制造

五:外形及安装尺寸

CJ19系列切换电容器接触器的外型及安装尺寸

尺寸型号 外形尺寸 安装尺寸
A B C D A B Φ 卡规
CJ19-25 76 47 125 120 35 50/60 4.5 35
CJ19-32 86 58 135 130 40 50/60
CJ19-43 86 58 135 130 40 50/60
CJ19-63 128 79 156 150 40 100/110 6.5 35/75
CJ19-80 128 87 160 200 40 100/110
CJ19-95 128 87 160 200 40 100/110

该系列接触器除可用螺钉安装外,亦可采用标准卡轨快速嵌入方式安装。对CJ19-25、32、43接触器,卡轨宽度35mm,对CJ19-63、80、95接触器,卡轨宽度35mm或75mm。如果你希望了解CJ19切换电容器接触器的更多信息,如使用说明书,价格,维修保养等相关信息,请联系我们
