DHM1系列塑壳断路器

一:型号及含义

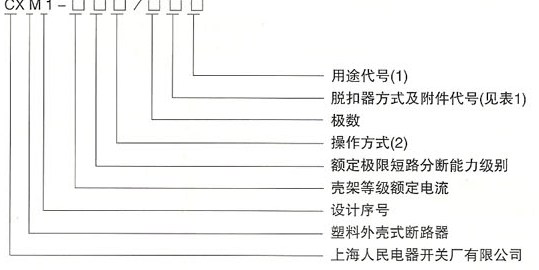

CXM1系列塑料外壳式断路器CXM1系列塑料外壳式断路器的型号及含义

注1:配电用断路器无代号:保护电动机用断路器以2表示。

注2:手柄直接操作无代号:电动操作用P表示。

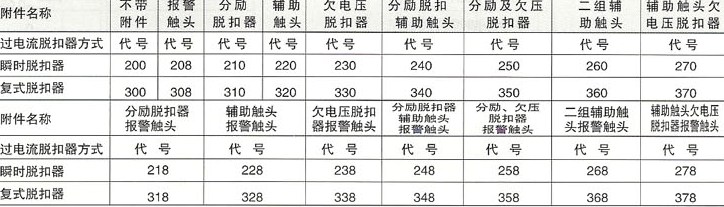

CXM1系列塑料外壳式断路器的附件特性等

一些常用的型号有:(注意每个型号都可能带有高分段,低分段,普通等3种)

CM1-63(16A-63A):CM1-63/3300(CM1-63H/3300,CM1-63S/3300) CM1-63/4300

CM1-100(63A-100A):CM1-100/3300(CM1-100H/3300,CM1-100S/3300) CM1-100/4300

CM1-225(100A-225A):CM1-225/3300(CM1-225H/3300,CM1-225S/3300) CM1-225/4300

CM1-400(225A-400A):CM1-400/3300(CM1-400H/3300,CM1-400S/3300) CM1-400/4300

CM1-630(400A-630A):CM1-630/3300(CM1-630H/3300,CM1-630S/3300) CM1-630/4300

CM1-800(630A-800A):CM1-800/3300(CM1-800H/3300,CM1-800S/3300) CM1-800/4300

二:规格

按过电流脱扣器额定电流(A分CM1-63为(6、10、20、25、32、40、50、63A九级;CM1-100为(10)、16、20、25、32、40、50、63、80、100A十级;CM1-225为100、125、140、160、180、200、225A七级;CM1-400为225、250、315、350、400A五级;CM1-630为400、500、630A三级;CM1-800为630、700、800三级。

注1:6A规格只有电磁(瞬时)型;

注2:带()为不推荐规格。

三:主要技术参数

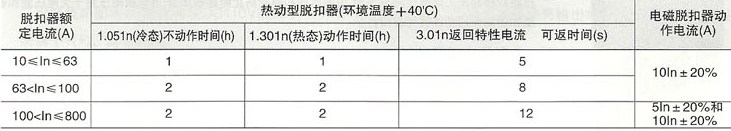

1.断路器热动型脱扣器具有反时限特性,电磁脱扣为瞬时动作,特性见表2(配电用)。

CXM1系列塑料外壳式断路器的热动脱扣器特性

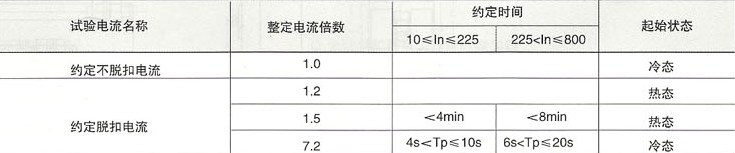

2.保护电动机用见表3(环境温度40℃

CXM1系列塑料外壳式断路器的保护电动机

3.保护电动机用电磁脱扣其动作电流为12In±20%(A)

4.额定极限短路分断能力见表4

型号 额定极限短路分断能力Icu 飞弧距离(mm)
试验电压(V) 分断电流(有效值)KA COSΦ
CM1-63L

400*1.1

25 0
CM1-63M 50 0
CM1-100C 25 0(按客户要求提供或不大于50)
CM1-100L 35
CM1-100M 50
CM1-100H 85
CM1-225C 25 不大于50
CM1-225L 35
CM1-225M 50
CM1-225H 85
CM1-400C 35 不大于100
CM1-400L 50
CM1-400M 65
CM1-400H 100
CM1-630C 35 不大于100
CM1-630M 50
CM1-630L 65
CM1-800M 75 不大于100
CM1-800H 100

注:飞弧距离包含横装和竖装。

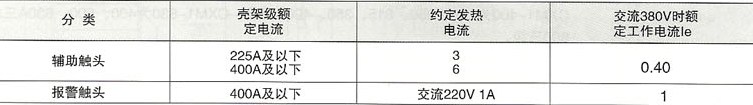

5.辅助触头参数见表5

CXM1系列塑料外壳式断路器的辅助锄头

6.分励脱扣器的外加电压介于额定控制电源电压70%~110%之间时,能可靠分断断路器。

7.当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围内时,欠电压脱扣器能可靠的分断断路器;当电源电压低于欠电压脱扣器额定工作电压的35%时,欠电压脱扣器能防止断路器闭合;当电源电压高于欠电压脱扣器额定工作电压的85%时,欠电压脱扣器能保证断路器可靠闭合。

四:外形及安装尺寸

CXM1系列塑料外壳式断路器的接线图

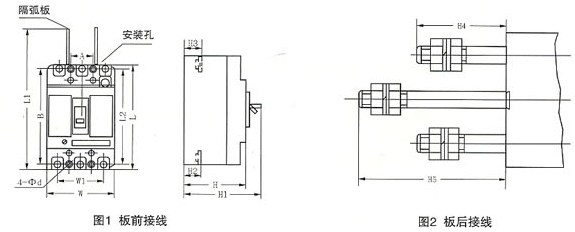

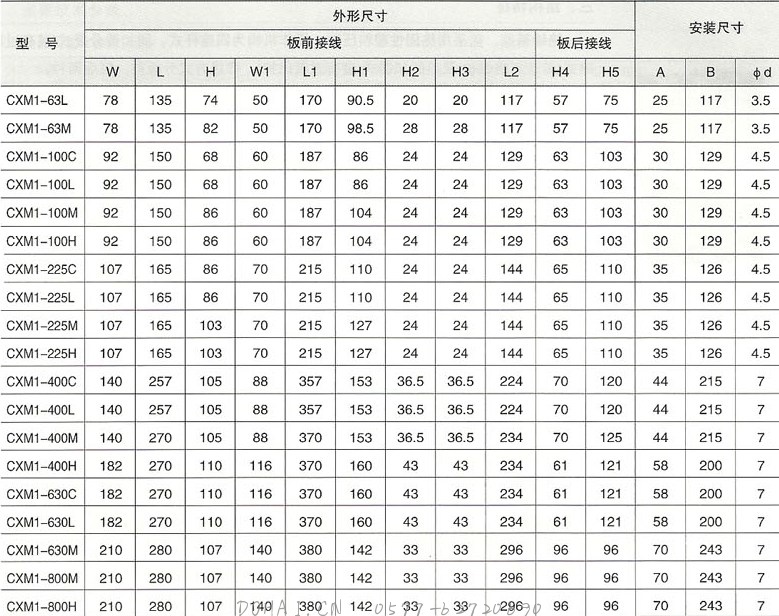

CXM1系列塑料外壳式断路器的外型及安装尺寸

如果你希望了解CM1塑壳断路器的更多信息,如使用说明,3C认证,价格,维修等相关资料,请联系我们
