DHM2系列塑壳断路器

使用范围

CXM2系列塑壳式断路器

CM2系列塑壳断路器是我公司开发的新产品,其设计体现了最新的限流原理和制造技术,具有结构紧凑、全模块化、高分断、零飞弧等特点。其额定绝缘电压为750V,适用于交流(50~60Hz),额定工作电压690(800)V及以下,额定工作电流至630A的电路中作不频繁的转换及电动机不频繁的起动之用。断路器具有过载、短路和欠电压保护装置,能保护线路及电源设备不受损坏。

断路器按照其额定极限短路分断能力(Icu)的高低,分为D型(经济型),N型(标准型),H型(较高分断型)。

本断路器可垂直安装(即坚装),亦可水平安装(即横装),本断路器不能倒进线,即只可1、3、5接电源线,2、4、6接负载线。

断路器适用于隔离,符号表示为“”

本断路器执行下列标准:IEC60947-1及GB/T14048.1总则

IEC60947-2及GB14048.2低压断路器

IEC60947-4及GB14048.4接触器及电动机起动器

IEC60947-5.1及GB14048.5机电式控制电路电气

正常工作环境

海拔高度2000米及以下;

周围介质温度不高于+40℃,不低于-5℃;

能耐受潮湿空气的影响,能耐受盐雾,油雾及霉菌的影响;

在无爆炸危险的介质中,且介质中无足腐蚀金属和破坏绝缘的气体与导电尘埃的地方;

无雨雪侵袭的地方;

污染等级3;

安装类别Ⅲ;

断路器的分类

CXM2系列塑壳式断路器的型号及含义

一些常用的型号有:

CM2-100D CM2-100H CM2-100N CM2-160D CM2-160H CM2-160N

CM2-250D CM2-250H CM2-250N CM2-400D CM2-400H CM2-400N

CM2-630D CM2-630H CM2-630N

脱扣器方式及附件代号

CXM2系列塑壳式断路器的脱扣器方式及附件代号

注:CXM1-100、160、250附件中无260、360、460、268、368、468。

保护特性

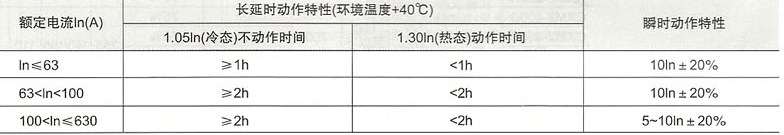

CXM2系列塑壳式断路器的保护特性

保护电动机用的保护特性

CXM2系列塑壳式断路器的保护电动机

智能式脱扣器的过电流保护特性

CXM2系列塑壳式断路器的只能脱扣器的过电流保护特性

温升试验用连接导线的截面积与相适应的试验电流

CXM2系列塑壳式断路器的导线截面积

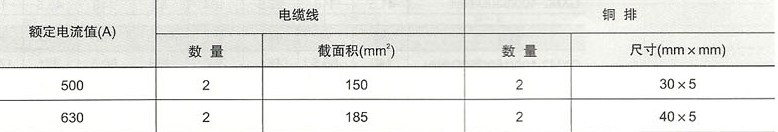

CXM2系列塑壳式断路器的电缆线

主要技术参数

CXM2系列塑壳式断路器的主要技术参数

外形及安装尺寸

CXM2系列塑壳式断路器的接线

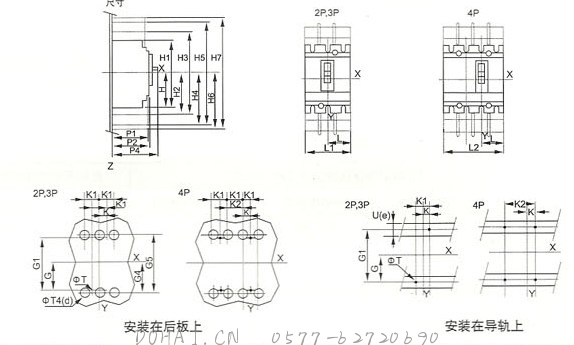

CXM2系列塑壳式断路器的外型及安装尺寸

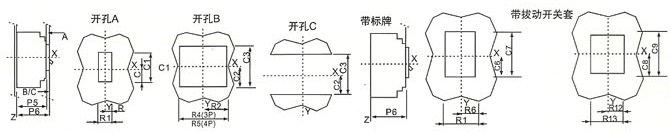

P4-126用于CM2-250D/N/H,屏前开孔,用于固定式或插入式断路器。

P4-126用于CXM2-250D/N/H的示意图

使用与维护

CM2断路器的各种特性及附件由制造厂整定不可随意调节。

断路器的手柄可处于三个位置,分别为合闸、断开、脱扣,当断路器处于自由脱扣位置,分别为合闸、断开、脱扣,当断路器处于自由脱扣位置时,应向后扳动手柄,使断路器再扣,然后合闸。

在用户遵守保管和使用条件,从制造厂发货之日起,不超过18个月,断路器封印完好,产品如因制造质量问题,而发生损坏或无法正常使用时,制造厂将无偿更换或修理。

内外部附件

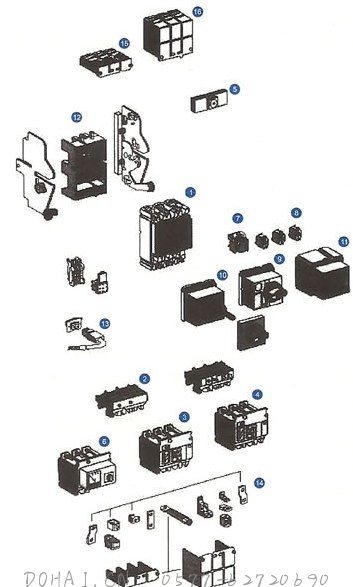

CM2系列塑壳断路器采用全模块结构,具有安装简洁方便,通用性强的特点,较少的几种元件可通用于所有类型的产品,其结构系统图中下:

  1. 分断单元   CXM2系列断路器的内外部附件
  2. 脱扣单元
  3. 接地故障保护模块
  4. 绝缘监控模块
  5. 带电指示模块
  6. 电流表模块
  7. 电压脱扣器(欠电压脱扣器,分励脱扣器)
  8. 辅助开关()辅助触头、报警触头
  9. 直接旋转手柄
  10. 延伸旋伸转手柄
  11. 电动操动机构
  12. 插入式底板
  13. 插入式可抽出式配置的连接器
  14. 联接附件
  15. 短端子罩
  16. 长端子罩

如果你希望CM2系列塑壳断路器的更多内容,如产品使用说明书,价格,更换等信息,请联系我们
