生活中常见的电路

1.最简单电路
如图所示，是手电筒的剖面图，观察它的结构，请设计出符合要求的电路。

答案：

拓展：灯泡更换成电动机为电风扇，更换成电铃为电子门铃。
2.最简单电路变式
利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。请设计出符合要求的电路。

答案：

拓展：灯泡更换成电动机为机要室大门控制系统和印刷室切纸机电路
3.串联电路
如图所示，是圣诞节常用的小彩灯，小明观察到一个小彩灯损坏时，其它小彩灯都不亮了。请设计出符合要求的电路。

答案：

4.并联电路（只有一个开关放在干路中）
马路两旁的路灯,晚上同时亮,早上同时灭,根据你对路灯的了解设计出符合要求的电路。

答案：

说明：这种并联电路的特点是只用一个开关放在干路中。
5.并联电路（两个开关分别放在两个支路中）
家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．请设计出符合要求的电路。

答案：

拓展：此并联电路的特点是开关分别在两个支路中，是生活中最常见的电路。

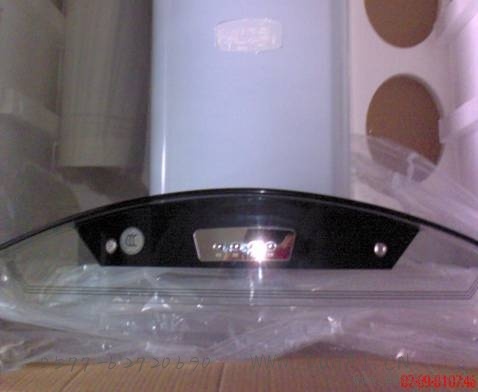

厨房用的抽油烟机里装有照明灯和电动机,它们有时同时工作,有时只有电动机单独工作,请设计出符合要求的电路。

答案：

击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯（图中用“L乙”表示）亮。请设计出符合要求的电路。

答案：

6.并联电路（两个开关一个放在干路，一个放在支路）
教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。请设计出符合要求的电路。

答案：

拓展：这种并联电路的特点是有一个用电器不能单独工作，必须把一个开关放在干路中，另一个开关控制这个用电器。

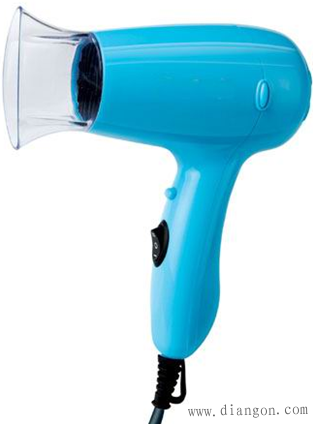

家用电吹风由电动机和电热丝等组成。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。请设计出符合要求的电路。

答案：

7.局部短路
为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭.请设计出符合要求的电路。

答案：

拓展：这种电路的特点是串联电路局部短路在生活中的应用。
小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。请设计出符合要求的电路。

答案：

如图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，设计能正确表示照明灯（甲）和指示灯（乙）连接方式的电路。

答案：

8.混联电路
下图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的电铃响，同时灯L1亮；2号床的病人按下开关S2，护士值班室的电铃响，同时灯L2亮。请设计出符合要求的电路。

答案：

拓展：此电路也适用于抢答器电路的设计。
