图一和图二是两种常见的单相电度表错误接线方式。

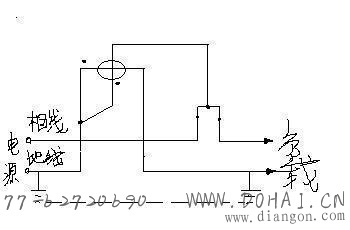

图一:相线与地线颠倒(漏计电量)

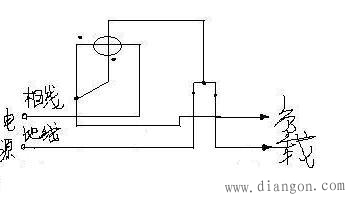

图二:电流端子进、出线反接(电度表反转)

在图一中,因相线与地线颠倒,如果电源、负载两侧同时接地,例如,电源侧零线接地,而用户将电灯、电扇、电视机 等单相用电设备接在相线与金属管道(暖气管、自来水管等)之间,則负荷电流可能不留过或少流过电度表的电流线圈而流经大地(此时严重的后果是增加了不安全因素,容易引起人身触电事故),从而使电度表不计或少计电量。

在图二中,电流接线端钮进、出线反接,导致改变电流磁场方向,使电度表反转。

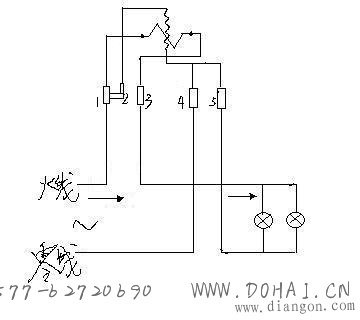

正确的接线为:
