单相功率表的选用及接线规则

功率表通常都是多量程的，一般有两个电流量程，两个或三个电压量程。现以D26 一W 型功率表为例说明其使用方法。
1、正确选择功率表的电流量程和电压量程。电流量程不能低于负载电流，同时电压量程不能低于负载电压。
2、功率表上标有“* ”号的电流端和电压端被称为发电机端，这是为了使接线不致发生错误而标出的特殊标记。功率表的正确接法必须遵守“发电机端”的接线规则，即功率表标有“* ”号的电流端必须接至电源的一端，而另一电流端则接至负载端。电流线圈是串联接人电路的。功率表上标有“*”号的电压端可以接至电流端的任意一端，而另一个电压端则跨接至负载的另一端。功率表的电压支路是并联接入被测电路的。
3、功率表接线方式的正确选择。功率表有两种不同的接线方式，即电压线圈前接和电压线圈后接。
① 电压线圈前接法。如图1(a）所示，适用于负载电阻远比电流线圈电阻大得多的晴况。因为这时电流线圈中的电流虽然等于负载电流，但电压支路两端的电压包含负载电压和电流线圈两端的电压，即功率表的读数中多出了电流线圈的功率消耗。如果负载电阻远比电压线圈电阻大，那么引起的误差就比较小。
② 电压线圈后接法。如图1(b）所示，适用于负载电阻远比电压支路电阻小得多的情况。此时与电压线圈前接法情况相反，虽然电压支路两端的电压与负载电压相等，但电流线圈中的电流却包括负载电流和电压支路电流。如果电压线圈的电阻远比负载电阻大，则电压支路的功耗对测量结果的影响就较小。

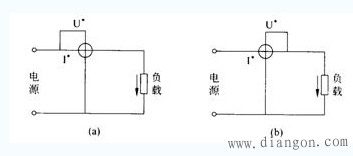

图1功率表接线方式
4、单相功率表测量三相功率。
在三相四线制电路中，若负载对称，可用一只单相功率表测量其中一相负载的功率，然后将该表读数乘以3 即为三相对称负载总功率。这种方法称为一表法，如图2所示。
三相四线制电路中负载多数是不对称的，需用三个单相功率表才能测其三相功率，三个单相功率表的接线如图3所示，每个功率表测量一相的功率，三个单相功率表测得的功率之和等于三相总功率。这种方法称为三表法
在三相三线制电路中，不论负载对称还是不对称，均可用两个单相功率表测三相功率。这种方法称为两表法。三相总功率等于两只功率表测得的功率的代数和。两表法测三相电路的连接方法如图4所示。两功率表的电流线圈串联接人任意两线，使通过电流线圈的电流为三相电路的线电流（电流线圈的“* ”端必须接到电源侧）；两功率表电压线圈的
“* ”端必须接到该功率表电流线圈所在的线，而一端必须同时接到没有接功率表电流线圈的第三条线上。

图2 对称三相负载功率测量（一表法）

图3不对称三相四线负载功率的测量（三表法）

图4 三相三线（对称与不对称）负载功率的测量（两表法）
