电磁式电器的结构与原理

  • A+
所属分类:电工基础

电磁式电器的结构
电磁机构由线圈、铁心和衔铁组成,主要作用是通过电磁感应原理将电能转换成机械能,带动触头动作,完成接通或分断电路的功能。根据衔铁相对铁心的运动方式,电磁机构可分为直动式和拍合式两种。
电磁式电器的工作原理
电磁式电器的工作原理是利用电磁铁吸力及弹簧反作用力配合动作,使触头接通或断开。当吸引线圈通电是,铁芯被磁化,吸引衔铁向下运动,使得常闭触头断开,常开触头闭合。当线圈断电时,磁力消失,在反力弹簧的作用下,衔铁回到原来位置,也就使触头恢复到原来状态。

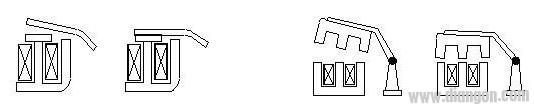

直动式拍合式
