电动葫芦滑线的安装方法

  • A+
所属分类:电工基础

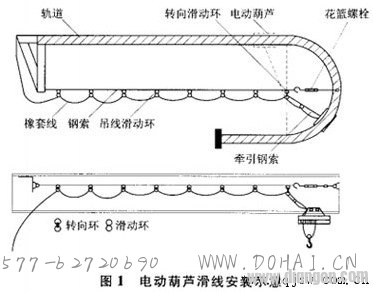

由于电动葫芦应用广泛,尤其磨机部位电动葫芦滑线故障时有发生,给检修工作带来不便。本文介绍一种电动葫芦滑线简单实用的安装方法(见图1)。

电动葫芦

    1)电动葫芦多安装在U型轨道上,针对这个特点,把钢索布置在轨道中间,工字钢上部。钢索采用q~10mm钢丝绳或圆钢,端部用花篮螺栓紧固。

2)滑动环为两圆环相扣,有一定余量,以避免钢索刮卡。转向环为两圆环用螺栓相连,可自由转动。

3)把一个转向环一端套在钢索上,留好电动机引线后把橡套线固定在转向环下端。把多个滑动环一端穿到钢索上,再把橡套线分段固定在滑动环下端。前端接电动机,可自由移动。后端接在电源上。

4)在电动机的牵引下,以转向环为中心,牵引钢索作直线或圆周运动。

5)直轨道也可采用以上方法。
