电动机多点控制电路

对于大型生产机械,为了操作的方便,常常要求在两个或两个以上的地点都能进行操作。实现这种要求的线路如图所示。即在各操作地点各安装一套按钮,其接线的组成原则是各启动按钮的常开触点并联而各停止按钮的常闭触点串连。

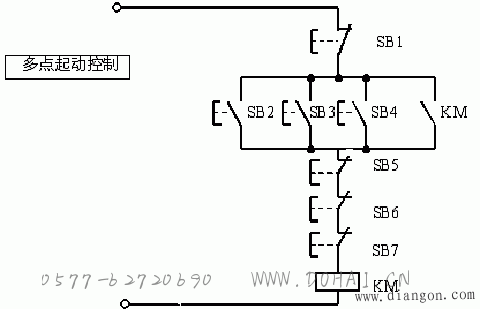

三处操作站对同一电动机进行起动、停止控制的电路
