许多生产机械运动部件，根据工艺要求经常需进行正反方向两种运动，采用电力拖动时可借电动机的正反转来实现这两种运动。由异步电动机的工作原理可知，将电动机的供电电源的相序倒接，就可以控制异步电动机做反向运动。为了更换相序，需要使用两个接触器来完成。图中即为异步电动机正反转的自动控制线路。正转接触器FKM接通正向工作电路；反转接触器RKM接通反向工作电路，此时电动机定子端的相序恰与前者相反。
图（a）所示的自动控制线路具有下述缺点，若同时按下正向按钮FSB和反向按钮RSB，可以使FKM，RKM接触器同时接通，会造成图中虚线所示的电源短路事故。

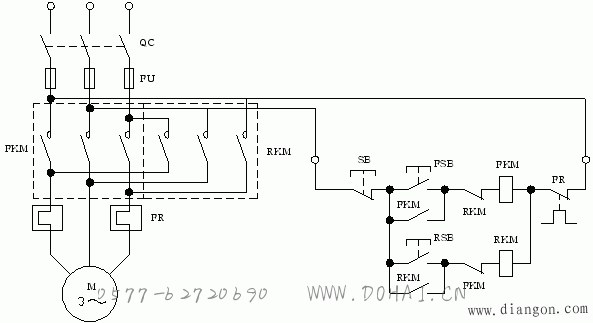

为避免产生上述事故，必须要加连锁保护，使其中任一接触器工作时，另一接触器即失效不能工作，为此采用图（b）所示的电气连锁。当按下FSB按钮后，接触器FKM动作，使电动机正转。FKM除有一动合触点将其自锁外，另有一动断触点串联在接触器RKM线圈的控制回路内，它此时断开，因此，若再按RSB按钮，接触器RKM受FKM的动断触点连锁不能动作，这样就防止了电源短路的事故。但此线路尚存在下述缺点，反向时，必先停止按钮SB，不能直接按反向按钮RSB，故操作不太方便。造成此缺点的基本原因在于按RSB时，不能断开正向接触器FKM的动断触点继续连锁保护。因此，需采用复合按钮，接成如图（c）所示的线路即可获得解决，所以，此线路是一个较完整的正反转自动控制线路，生产机械中用得很多。在实际生产中，常把此线路装成为一个成套的电气设备，叫可逆磁力启动器，或称电磁开关。
