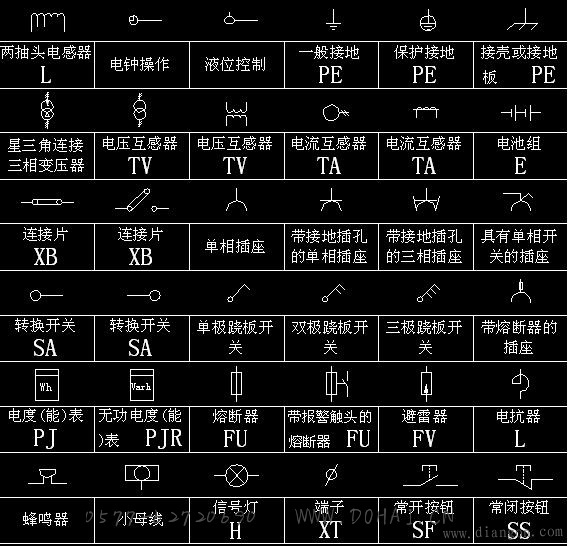

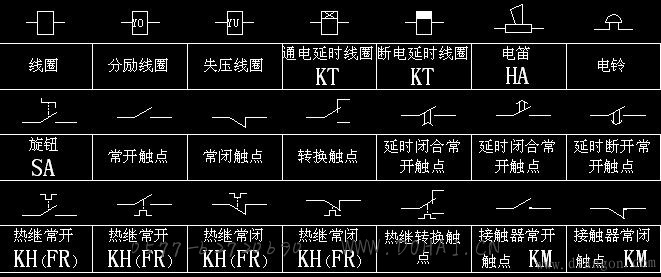

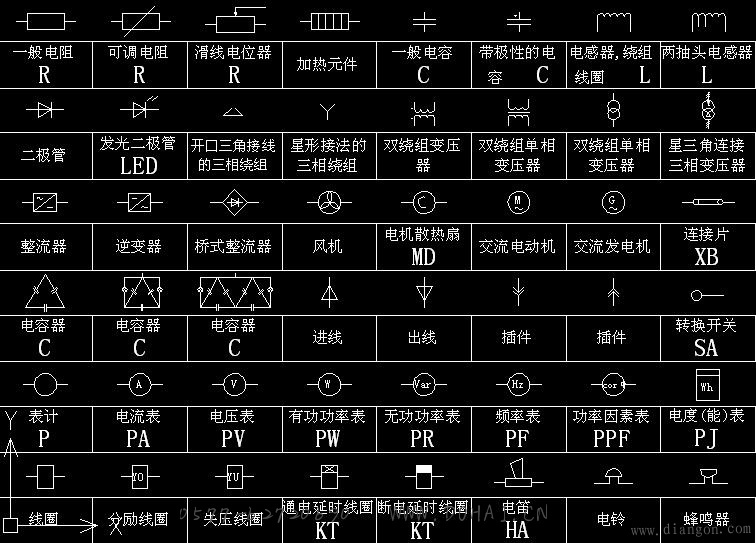

电路符号及对应的图大全

  • A+
所属分类:电工基础

序 号 名 称                           旧代号                 新代号
一 导线敷设方式的标注
1 用瓷瓶或瓷柱敷设             CP                           K
2 用塑料线槽敷设                XC                            PR
3 用钢线槽敷设                   GC                            SR
4 穿焊接钢管敷设                G                              SC
5 穿电线管敷设                   DG                             TC
6 穿硬聚氯乙烯管敷设         VG                             PC
7 穿阻燃半硬聚氯乙烯管敷设 ZVG                         FPC
8 用电缆桥架敷设               CT
9 用瓷夹敷设                      CJ                                PL
10 用塑料夹敷设               VJ                                 PCL
11 穿蛇皮管敷设               CP
在管道工程中:
TC—表示电线管
SC—表示焊接钢管
RC—表示水煤气钢管
FPC—表示聚氯乙烯半硬质塑料电线管
KPC—表示聚氯乙烯塑料波纹管
FC—表示普通灰口铸件,如FC20,FC25分别表示才质为FC20,FC25的灰口铸铁。
二 导线敷设部位的标注
1 沿钢索敷设                   S                               SR
2 沿屋架或跨屋架敷设    LM                              BE
3 沿柱或跨柱敷设           ZM                              CLE
4 沿墙面敷设                 QM                                WE
5 沿天棚面或顶板面敷设 PM                                  CE
6 在能进入的吊顶内敷设 PNM                                 ACE
7 暗敷设在梁内               LA                                    BC
8 暗敷设在柱内              ZA                                  CLC
9 暗敷设在墙内             QA                                    WC
10 暗敷设在地面或地板内 DA                                  FC
11 暗敷设在屋面或顶板内 PA                               CC
12 暗敷设在不能进入的吊顶内 PNA                         ACC
从电源引入端开始向配出端顺序看:
1、SCB10-2000 10/0.4 D/Yn11
干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法);
2、TMY-3[2*(125*10)]+1*(125*10)
低压进线柜主母线或低压水平母线规格,125*10硬铜排,3条相线为双排,PEN为单排;
3、MT40H1/3P MIC5.0 I=3200A
低压总进线自动(万能)断路器,施耐德品牌,电流规格4000A,整定电流(长延时)3200A,性能要求查厂家样本;
4、4000/5A
进线侧电流互感器变比,4000/5
5、NS100H/3P I=100A GPU3-60II
浪涌保护辅助回路,配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器;
6、D1:MNS 1000*1000*2200
低压柜编号、型号,MNS系列,进线柜尺寸为1000宽、1000深、2200高;
7、D2、D3:无功功率补偿
电容补偿柜
8、GLR-1250/3P,ZWK ARC-12/J
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路;
9、FYS-0.22
浪涌吸收保护(避雷器);
10、NT100-100A
熔断器,100A;
11、LC1-DPK12M7C
施耐德产接触器,需要查产品样本(略),用于自动切换电容器组;
12、FK-Dr30/440/7
电容器组回路串接电抗器,防止瞬间切换过电流;
13、10*MKPg0.44-30-3
10组电容器,MKPg0.44型号,30KVar、三相;
14、D7,含4套NS系列断路器
低压出线柜,NS400N/3P 200A表示施耐德NS400N断路器,400A框架,整定电流为200A;
15、112KW WDZA-YJY-4*185+E95
该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套),规格为4*185+E95,E95表示PE线规格95;
16、ACR220E、300/5
安科瑞品牌仪表(出线回路电流表),配300/5电流互感器;
17、D9,含MT25H1/3P MIC5.0 I=1600A及2000/5A
低压母联柜,断路器为MT25H1/3P MIC5.0,整定电流1600A,配2000/5A电流互感器。
18、标注:3-7-N3之类
不同的设计人员有不同的习惯,这里表示第3套变配电系统(对应变压器T3)、第7面低压柜、第3条出线回路(该柜内的第3个抽屉);
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A,即每个柜可以提供1000A以内的配电负荷能力,超出1000A时(如需要1600A)要采用双垂直母线,可以做到2000A,这些参数要查不同系列低压柜的样本。
(没有具体的图纸,只好对照我手中的图来举例)

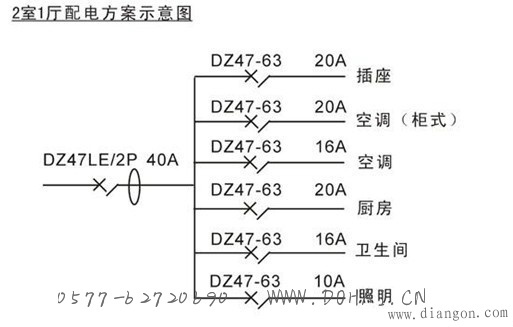

配电系统图上的符号
系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
4*25+1*16是线的平方数
SC是表示水煤气钢管
CT是表示电缆桥架敷设
80说的是公称直径 既不是外径也不是内径
ACC是表示:暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C:
BV:是聚氯乙烯绝缘电线
2*6+E6):是表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线
SC20-C :是说明使用DN20的水煤气管做穿线管,暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思,
185是指导线的截面积,
25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路
在插座中:L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号 :
转换开关 LW5-16 YH3/3 字母和数字分别表示的是:
LW--万能转换开关的"万能"的反拼音;
5--设计序号;
16--开关触头能承受的额定电流;
Y--电压;
H--转换的"换"的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号 :
电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示:
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
150/5--此电流互感器的变比.
瓷插保险的规格是RC1-10A,“RC1-10A”的含义是:
RC表示是“熔断器,插入式”,10A表示它的允许额定电流值是10A。
R--熔断器;
C--插入式;
1--设计序号;
10A--额定电流
