电路及电路的组成

  • A+
所属分类:电工基础

什么是电路?电路是电流流通的路径(就好比水流通需要河道一样,电路就相当于河道,电流就相当于河水),其作用是传递和分配电能,并使电能和其他形式的能量相互转换(比如将电能转换成热能烧水或取暖等)。
电路的组成

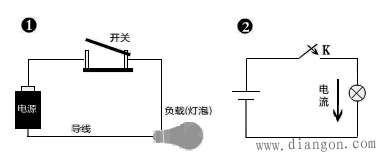

  那么电路是怎么组成的呢?下图就是一个最简单完整电路图。


简单直流电路图
1号实物电路图中,档开关闭合上后,电路中就有电流流过,电能的来源是由电池将化学能转换而来,灯泡作为负载将电池中通过导线传输过来的电能转换成热能消耗掉,这个过程实现了电能与热能、光能的转换。当开关断开后电路便切断,电流无法流通,灯泡失去了电能能量就不能发光了。2号图则是为了设计和分析而把电路中实物简化用符号表示,通常称为电路图。
从上面的简单电路图中可以看出,电路主要有以下三个部分组成:
电源:它是电路中输出电能的必不可少的装置,没有它电路无法工作。通常由干电池、太阳能电池、发电机等,在工作室它们分别能将化学能、机械能、光能等能量转换成电能。
负载:负载也是电路的必不可少的基本组成部分,通常称为用电设备,比如电灯、电动机、电水壶、电视机等等,它们能将电能传换成光能、热能、机械能等。
中间环节:用来传输和分配电能,没有他就无法构成电路,开关、变压器、保险、测量设备、控制设备等也属于归于其中了。
这些基础知识很多同学可能在初中物理课中已经对此比较熟悉了,只要了解电路的组成部分就可以。
