电气控制系统的安全性

  • A+
所属分类:电工基础

电气安全控制系统必须提供一种高度可靠的安全保护手段,最大限度地避免机器的不安全状态、保护生产装置和人身安全,防止恶性事故的发生、减少损失。该系统在开车、停车、出现工艺扰动以及正常维护操作期间对机器设备提供安全保护。一旦当机器设备本身出现危险,或由于人为原因而导致危险时,系统立即做出反应并输出正确信号,使机器安全停车,以阻止危险的发生或事故的扩散。
一套安全控制系统,由安全输入信号(即安全功能,如紧急停止信号、安全门信号等)、安全控制模块(如安全继电器、安全PLC)、和被控输出元件(如主接触器、阀等)三部分组成。
要使设备达到相应的安全等级就离不开必要的安全元件和安全线路,常见的安全元件有急停按钮、双手按钮、安全门开关、安全光栅等。这些元件通过线路(一般是双回路)连接到安全控制的核心,此核心不是普通的PLC,因为它不具备安全功能。
具有安全要求的机器中,普通的继电器或者PLC被广泛地作为控制模块,对安全功能进行监控。从表面看来,这样的机器在一定条件下也能够保证安全性。但是,当普通的继电器和PLC由于自身缺陷或外界原因导致功能失效时(如触点熔焊、电气短路、处理器紊乱等故障),就会丢失安全保护功能,引发事故。
而对于安全控制模块,由于其采用冗余、多样的结构,加之以自我检测和监控、可靠电气元件、反馈回路等安全措施,保证在本身缺陷或外部故障的情况下,依然能够保证安全功能,并且可以及时的将故障检测出来。从而在最大程度上保证了整个安全控制系统的正常运行,保护了人和机器的安全。
电气安全控制的方式大致分为以下几种:
      1. 用普通继电器搭建有自锁和互锁功能的双回路线路。这种是最原始的安全控制方式,能达到较低的安全等级。其优点是成本低廉,缺点是维护和改造十分复杂,无法监控。
2. 使用安全继电器搭建安全回路。上个世纪随着安全继电器的出现,它已经越来越多的应用于各种工业设备中。可以用于控制单一安全功能,适用于小型的安全控制系统。其安全输出通常有继电器触点输出或晶体管输出。无论采用何种形式的输出结构,安全继电器都能够保证至少2个通道进行输出的控制。在一个输出通道出现故障的情况下,另外一个冗余的通道依然能够保证安全继电器的安全功能,并且及时检测出故障通道。常见的安全继电器品牌有皮尔兹、施迈赛等,现在西门子、欧姆龙等系统集成商也都相继推出了自己的安全继电器产品。此控制方式成本适中,能达到较高的安全等级,但如果安全元件多线路依然比较复杂,不适于大型生产线。
3. 使用安全PLC进行安全控制。安全可编程控制器的CPU采用冗余的多处理器结构。各个处理器之间相互监控,一旦出现不一致,立刻使控制器处于安全状态,并且发出报警信息;同时,安全可编程控制器对内部的RAM,EPROM,输入输出寄存器等元件进行实时监控,并且采用特殊的测试脉冲对输入信号和输出被控元件进行检测,一旦出现任何不安全隐患,控制器立刻切换至安全保护状态。安全总线系统适用于大型、离散式的安全控制系统。其原理是在现有工业现场总线的基础上,采用了一系列的时间检测、地址检测、连接检测和CRC冗余校验等措施,达到高的安全等级。安全PLC是上世纪末出现的产品,他的优点是可编程性能强大,使用安全总线能实现很高要求的安全控制,但成本较高。

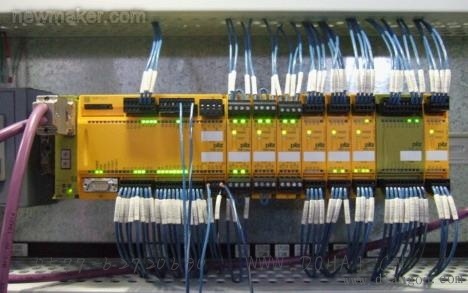

4. 使用可编程安全继电器进行安全控制。可编程安全继电器是近年推出的安全产品,它介于安全PLC和安全继电器之间,即具有一定的可编程性,价格却不是很高。安全继电器是一个多功能、可自由配置的模块化安全系统。与其他普通安全继电器不同,可编程安全继电器的安全电路可在个人电脑上使用图形配置工具轻松生成。通过基础模块上的RS232接口可以直接向可编程安全继电器写入程序。

newmaker.com

      以上简单介绍了安全控制的几种方式,那么与安全等级密切相关的安全元件是如何达到安全控制的目的的呢?下面进行分类介绍:
1. 防短路功能。安全线路一般使用双回路控制,即使有一条线路发生短路,依然能防止设备在不满足要求的状态下运行,另外安全继电器和安全PLC都有短路诊断功能。
2. 放粘连功能。安全继电器与普通继电器不同,普通继电器在长时间电弧的作用下有可能发生触点的粘连,而安全继电器由于其特殊的结构,能保证在回路不满足条件的情况下触点强制断开。
3. 安全区域功能。通过安全门锁和安全光栅行程指定的安全区域,一旦进入安全门或穿越光栅,在安全控制的作用下设备能够强制停机,保证生产人员的安全。
4. 冗余功能。安全PLC和安全总线都具有冗余功能,确保在外界干扰下的安全性能不受影响。
