电器元件布置图的绘制原则

电器元件布置图主要是表明电气设备上所有电器元件的的实际位置，为电气设备的安装及维修提供必要的资料。电器元件布置图可根据电气设备的复杂程度集中绘制或分别绘制。图中不需标注尺寸，但是各电器代号应与有关图纸和电器清单上所有的元器件代号相同，在图中往往留有10%以上的备用面积及导线管(槽)的位置，以供改进设计时用。

电器元件布置图的绘制原则：

(1)绘制电器元件布置图时，机床的轮廓线用细实线或点划线表示，电器元件均用粗实线绘制出简单的外形轮廓。

(2)绘制电器元件布置图时，电动机要和被拖动的机械装置画在一起;行程开关应画在获取信息的地方;操作手柄应画在便于操作的地方。

(3)绘制电器元件布置图时，各电器元件之间，上、下、左、右应保持一定的间距，并且应考虑器件的发热和散热因素，应便于布线、接线和检修。

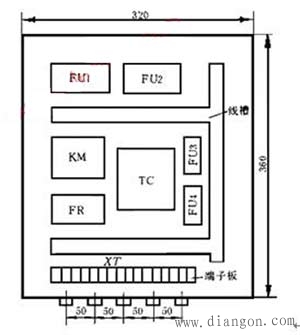

图中为某车床电器元件布置图，图中FU1~FU4为熔断器、KM为接触器、FR为热继电器、TC为照明变压器、XT为接线端子板。

图某机床电气元件布置图
