电器安装接线图的绘制

一．电器布置原则
　1）体积大和较重的电器应安装在控制板的下面。
2）安放发热元件时，必须注意电柜内所有元件的温升保持在它们的允许极限内。对散发很大热量的元件，必须隔开安装，必要时可采用风冷。
3）为提高电子设备的抗干扰能力，除采取接参考电位电路或公共连接等措施外，还必须把灵敏的元件分开、屏蔽或分开加屏蔽。
4）元件的安排必须遵守规定的间隔（参见GB5226-85）和爬电距离。并应考虑有关的维修条件。经常需要维护检修操作调整用的电器，安装位置要适中。
5）尽量把外形及结构尺寸相同的元器件安装在一起、以利安装和补充加工。布置要均称、美观。
二．常用配线方式
　　1．根据机床电器布置位置，绘制机床内部接线图。对于简单的电气系统，可直接画出两个元件之间的联线。对于复杂的电气系统，接线关系采用符号标准，不直接画出两元件之间的联线。
2．分线盒进线和出线的接线关系要表示清楚，接线板的线号要排列清晰，便于查找及配线施工。常用的配线方式参见表。

表 常用配线方式

三．电气安装接线图的绘制

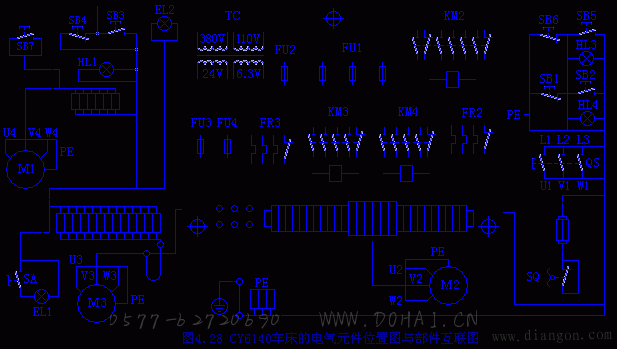

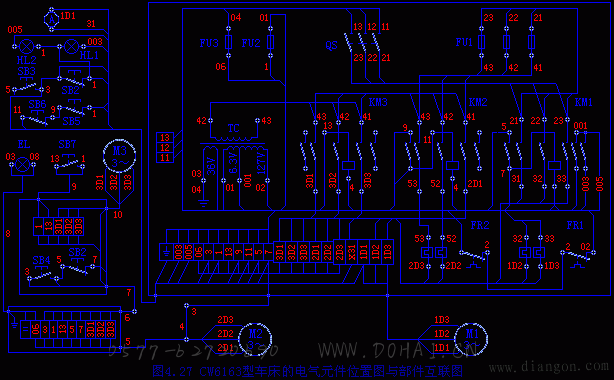

　　元件位置图上必须明确电气元件（如接线板、插接件、部件和组件等）的安装位置。其代号必须与有关电路图和清单上所用的代号一致，并注明有关接线安装的技术条件。位置图一般还应留出为改进设计所需的空间及导线槽(管)的位置。图4.27、图4.28分别为CW6163、CY6140车床的电气安装接线图。
