电压负反馈与电流负反馈的判断

  • A+
所属分类:电工基础

在电压负反馈电路中,反馈量取自输出电压,并与之成比例;在电流负反馈电路中,反馈量取自输出电流,并与之成比例。

判断方法:令负反馈放大电路的输出电压uO为零,若反馈量也随之为零,则说明引入了电压负反馈;若反馈量依然存在,则说明电路中引入了电流负反馈。

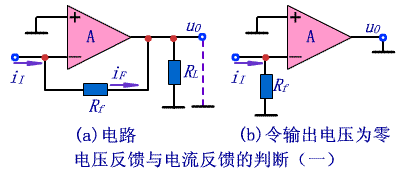

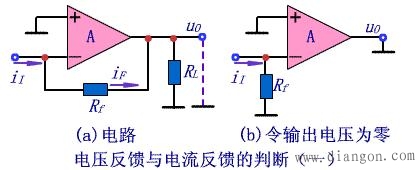

如下图(a)所示电路中引入了交流负反馈,输入电流iI与反馈电流iF如图中所标注。令输出电压uO=0,即将集成运放的输出端接地,便得到图(b)所示电路。此时,虽然反馈电阻Rf中仍有电流,但那是输入电流iI作用的结果,而因为输出uO为零,所以它在Rf中产生的电流(即反馈电流)也必然为零,故电路中引入的是电压反馈。

点击浏览下一页点击浏览下一页

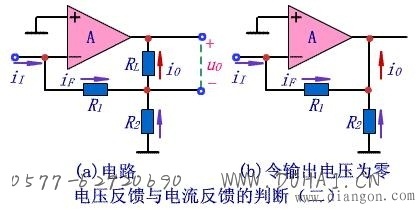

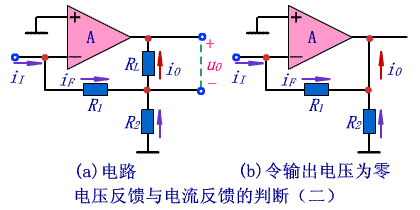

如下图所示电路中引入了交流负反馈,各支路电流如图中所标注。令输出电压uO=0,即将负载电阻RL两端短路,得到如图(b)所示电路。因为输出电流iO仅受集成运放输入信号的控制,即使RL短路,iO并不为零;又因为反馈电流iF与iO的关系不变为

点击浏览下一页点击浏览下一页

说明反馈量依然存在,故电路中引入的是电流反馈。

点击浏览下一页点击浏览下一页

注意:在判断电压反馈与电流反馈时,反馈量仅仅决定于输出量,而由输入量直接作用所产生的电流(电压)不是反馈量。
