电压源与电流源及其等效变换

一个电源可以用两种不同的电路模型来表示，一种是用电压的形式来表示，称为电压源，一种是用电流的形式来表示称为电流源。

1.电压源

电源电压U恒等于电动势E，是一定值，而其中的电流I是任意的，由负载电阻R_L及电源电压U本身确定，这样的电源称为理想电压源或者是恒压源。

2.电流源

电源电流I恒等于电流Is是一定值，而其两端的电压U则是任意的，由负载电阻R_L以及电流Is本身确定。这样的电源称为理想电流源或者是恒流源。

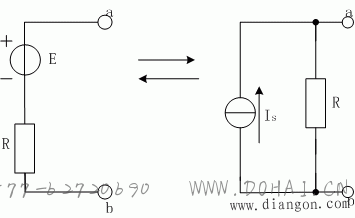

电压源与电流源的等效变换

等效变换条件：Is=E/R。
