调速电机特征

1、电机可以与调速器一起使用,来调整大范围(50Hz:90~1250rpm,60Hz:90~1550rpm)的速度。

2、按调速器的种类,与电机组成一组,使用于调节速度、制动、慢转、慢停等各项用途。

3、附有电磁刹车的调速电机里面,装有无磁化工作型电磁制动器。电源被切断时,能确保维持负荷的制动力。

4、AC调速电机有感应电机、可逆电机和电磁刹车电机等几种,请按用途来加以选择。

算式例式

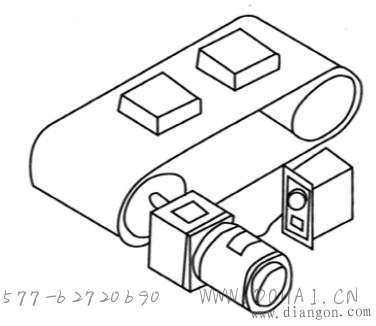

输送皮带为单方向运转时,搬运物体的速度以1m/min,2m/min,4m/min 3阶段变化。

滚筒的直径:10mm

驱动转矩:30Kg·com

电源:单相110V 60Hz 紧急时会瞬间停止,但没有维持力。

1、电机与调速器

  为单方向运转,也没有维持力,因此选用感应电机。

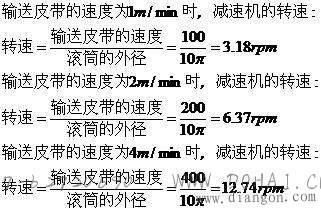

2、减速机出力轴的转速



3、减速机的减速比

  以减速机轴的转速较高的部分为基准,来求其减速比。



以上面算式得出102,但因为没有1/102的减速比,因此选择的减速比。

4、调速电机轴的转速

  电机轴的转速依照:减速机轴速×减速比,共分为以下的三个联合体。

         3.18×100=318rpm

         6.37×100=637rpm

         12.74×100=1274rpm

5、电机所需转矩

  减速比为100的减速机的传达效率66%,为此电机的所需转矩为:



6、电机选定

  从感应电机的N-T特性弧线当中,可以了解把电机4RN25GN-A减速机与4GN100K组装来使用,但是请确定惯性负荷是否在电机的规格范围以内。
