DW16-630万能式断路器

  • A+
所属分类:产品目录 断路器

一:适用范围

DW16-630万能式断路器

DW16-630万能式断路器(以下简称断路器),主要用于交流50Hz,额定电流100A至630A,额定工作电压为400V或690V的配电网络中,用来分配电能、保护线路和电源设备的过载、欠电压、短路。也可在交流50Hz、380V网络中用来保护电动机过载、欠电压和短路。在正常条件下可分别作为线路不频繁装换及电动机的不频繁启动之用。

额定电流160A至630A的断路器也可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。

本产品符合GBI4048.2《低压开关设备和控制设备 低压断路器》IEC947-2及JB8590.2《DW16系列万能式断路器》等标准。

二:型号含义及分类

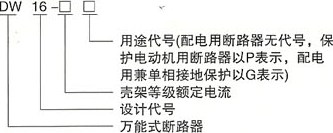

1.断路器型号及含义

DW16-630万能式断路器的型号及含义

2.断路器的分类

(1)按用途分:

配电用;保护电动机用;配电用兼单相接地保护用。

(2)按传动装置分:

手柄直接传动;杠杆传动;电动机传动。

(3)按脱扣器种类分:

带过电流脱扣器和分励脱扣器;

带过电流脱扣器和欠电压脱扣器;

带过电流脱扣器、分励脱扣器和欠电压脱扣器;

带过电流脱扣器、接地脱扣器和欠电压脱扣器;

带过电流脱扣器、接地脱扣器、分励脱扣器和欠电压脱扣器;

(4)按保护种类分:

短路瞬时动作;

过载长延时及短路瞬时动作;

过载长延时,短路瞬时及单相接地瞬时或延时动作。

(5)按接地脱扣器种类分:

电磁式(瞬时动作);电子式(瞬时或延时0.4s动作)

三:主要技术参数

1.额定电流(见表1)

表1

DW16-630万能式断路器的额定电流

2.断路器的额定绝缘电压为690V,额定工作电压和额定短路分断能力(见表2)

表2

DW16-630万能式断路器的额定短路分断

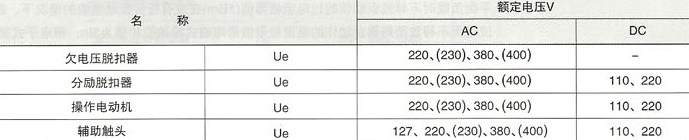

3.附件的额定控制电源电压(Us)或额定工作电压(Ue)

表3

DW16-630万能式断路器附件的额定控制电源电压

4.辅助触头约定发热电流为6A,额定控制功率为300VA(交流)和60W(直流)。辅助触头通常为三常开三常闭(3a、3b)或五常开五常闭(5a、5b)如要其他组合方式请在订货时注明。辅助触头与RL6-25/6熔断器串联使用,能可靠分断预期短路电流1000A。

四:操作条件

1.闭合

电动机操作的断路器在85%~110%Ue之间保证可靠闭合。

2.断开

(1)用分励脱扣器断开

分励脱扣器在70%~110%Us(接地保护用断路器分励脱扣器Us为交流220V者应在70%x220V和110%x220V)之间能保证使断路器断开。

(2)用欠电压脱扣器断开

当电压下降到170%Ue到35%Ue之间时欠电压脱扣器应使断路器断开。电源电压低于35%Ue时,脱扣器能防止断路器闭合,当电源电压等于或大于85%Ue时能保证断路器闭合。

(3)过电流脱扣器在过载情况下断开

过载长延时脱扣器与周围空气温度无关,其电流整定值范围为0.64In-1.0In,各级同时通电时的反时限动作特性见表4和表5.配电用返回电流为0.9Ir,保护电动机用返回电流为1.0Ir。(表4为配电用断路器反时限特性,表5为直接启动电动机用断路器反时限特性)

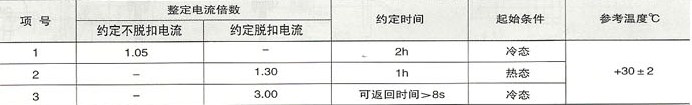

表4

DW16-630万能式断路器的配电用反时限特性

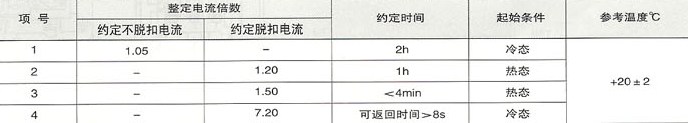

表5

DW16-630万能式断路器的直接起动电动机用反时限特性

(4)DW16-630万能式断路器短路的瞬时保护脱扣器瞬间脱落,其电流整定值见表6,电流的整定值的准确度为20%

表6

DW16-630万能式断路器的短路瞬时保护

(5)接地保护性能

a.断路器额定接地动作电流值(IΔn)I△n〉为0.3In(电子式)或0.5In(电磁式)

b.断路器额定接地不动作电流值(1An。)I△no为0.5I△n。

c.接地保护分断时间

断路器在Ian下接地瞬时保护的分断时间不大于0.1s,接地延时保护的延时时间为0.4s,延时准确度为±20%.

d.三相电路不平衡负载时不导致误动作的过电流极限值(1Bm)

在没有任何接地电流的情况下,能够流过仅包括断路器主电路两个极(包括一个极和穿过检测元件的N线)的电路而不导致误动作的过电流极限值为6In。

e.平衡负载时不导致误动作的过电流极限值(1Bm)在没有任何接地电流的情况下,断路器三级链接平衡负载电路,流过而不导致断路器误动作的电流极限值带电磁式接地脱扣器为3In;带电子式接地脱扣器为6In。

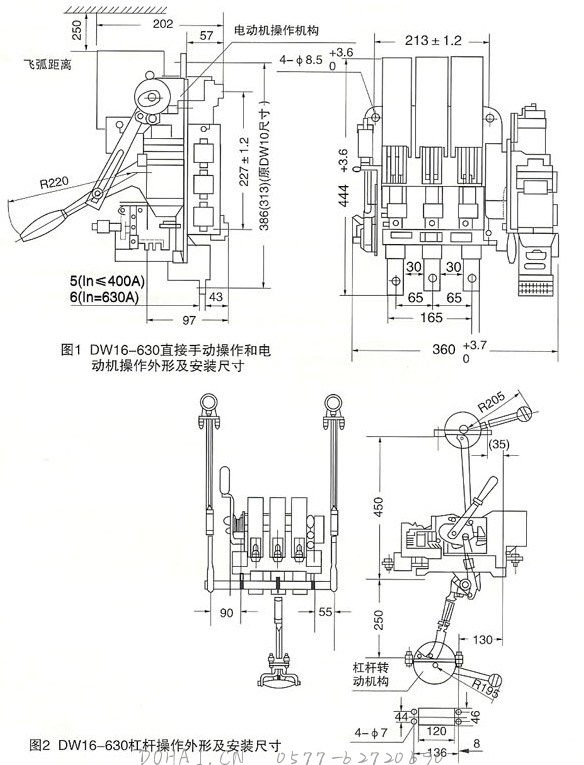

五:外形及安装尺寸

DW16-630万能式断路器的外型及安装尺寸

如果你希望了解DW16-630万能式断路器的更多信息,如产品使用说明书,价格,维修保养等问题,请联系我们
