DW16-2000、DW16- 4000万能式断路器

  • A+
所属分类:产品目录 断路器

一:适用范围

DW16-2000、4000万能式断路器

DW16-2000、DW16-4000万能式断路器(以下简称断路器)适用于交流50Hz,额定电流800A到4000A,额定工作电压为400V或690V的配电网络中,用来分配电能、保护线路和电源设备的过载、欠电压、短路。在正常条件下也可作为线路的不频繁转换之用。

本产品符合GBI4048.2标准及JB8590.2标准。



二:型号及分类

DW16-2000、4000万能式断路器的型号及含义

分类

(1)按传动装置分:

手柄直接传动(1nm=2000A);

杠杆传动(1nm=2000A);

电动机传动。

(2)按脱扣器种类分

带过电流脱扣器和分励脱扣器

带过电流脱扣器和欠电压脱扣器

带过电流脱扣器、分励脱扣器和欠电压脱扣器

(3)按保护种类分

过载及短路均瞬时动作;

过载长延时及短路瞬时动作。

(4)按进出线方式分

垂直进出线;

水平进出线;

水平进线,垂直出线;

垂直进线,水平出线。

具体主流产品有:

手动、杠杆、电磁铁、电动

DW16-200/3 DW16/400/3 DW16-600/3

DW16-1000/3 DW16/1600/3 DW16-2000/3

DW16-2500/3 DW16/3200/3 DW16-4000/3

三:主要技术参数

1.DW16-2000、DW16- 4000万能式断路器断路器的额定电流见表1

表1

DW16-2000、4000万能式断路器的额定电流

2.断路器的额定绝缘电压为690V,额定工作电压和额定短路分断能力及飞弧距离(见表2)

表2

DW16-2000、4000万能式断路器的额定电压

3.过电流脱扣器保护特性

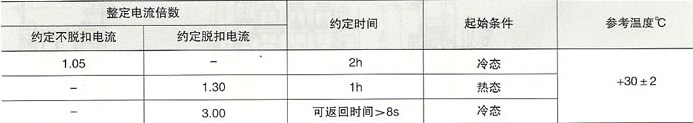

(1)过载长延时过电流脱扣器电流整定值范围为0.64~1.0In。各级同时通电时的过载(反时限)动作特性见表3,返回电流为0.9Ir。

表3

DW16-2000、4000万能式断路器的过电流脱扣器特性

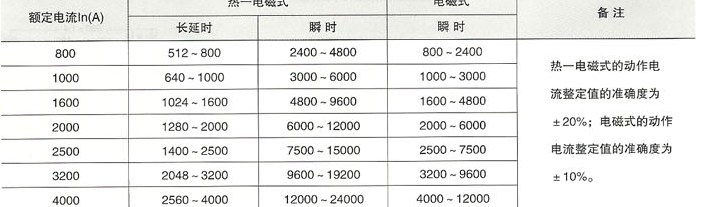

(2)DW16-2000、DW16- 4000万能式断路器瞬时过电流脱扣器电流整定值调节范围及其准确度见表4。

表4

DW16-2000、4000万能式断路器脱扣器电流整定值调节范围

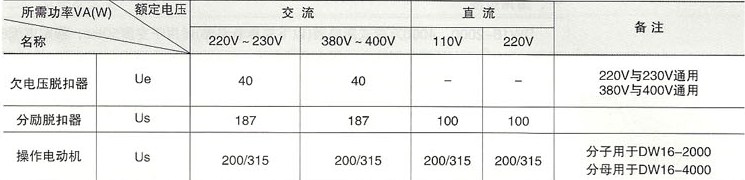

4.断路器的分励脱扣器、欠电压脱扣器及操作电动机的额定电压及所需功率见表5

表5

DW16-2000、4000万能式断路器的欠电压脱扣器电动机

5.断路器的操作循环次数见表6

表6

DW16-2000、4000万能式断路器的操作循环次数

6.DW16-2000、DW16- 4000万能式断路器辅助触头

(1)辅助触头的约定发热电流为6A,额定工作电压至交流400V50Hz,直流至220V。

(2)辅助触头的使用类别为AC-15或DC-13,额定控制容量交流为300VA,直流为60W,正常使用条件下的通断操作循环次数为6050次,非正常使用条件下为10次。

(3)辅助触头串联RL6-25/6熔断器后,能在功率因数为0.5~0.7的感性电路中可靠熔断预期电流为1000A。

(4)辅助触头为电气上不可分开的,有两种形式,五常开五常闭(5a、5b)和三常开三常闭(3a、3b),也可在此范围内供应其它组合形式,请在订货时注明。如不注明均按三常开三常闭配置。

7.断路器(Inm=2000A)最大手动操作力不大于392N。

四:安装尺寸及外形尺寸

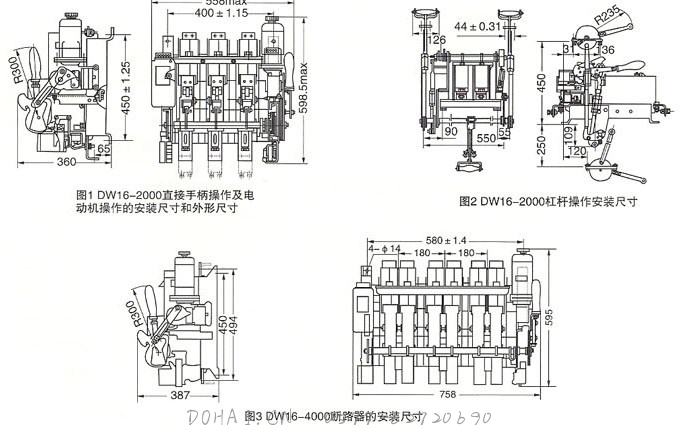

DW16-2000断路器直接手柄操作及电动机操作的安装尺寸和外形尺寸(见图1).DW16-2000断路器杠杆操作的安装尺寸(见图2).DW16-4000断路器的安装尺寸及外形尺寸(见图3)

DW16-2000、4000万能式断路器的外型及安装尺寸

如过你希望了解DW16-2000、DW16-4000万能式断路器的更多内容,如说明说明书,价格,维修保养等相关信息,请联系我们
