DW17万能式断路器(ME断路器)

  • A+
所属分类:产品目录 断路器

一:适用范围

DW17系列万能式断路器

DW17万能式断路器(ME断路器适用于交流50Hz、电压至660V、电流至5000A的配电网络,用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下,可作为线路的不频繁转换之用,1250A以下的断路器在交流50Hz、电压380V的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁启动之用。

本产品符合GBI4048.2标准。

二:型号

DW17系列万能式断路器的型号及含义

DW17万能式断路器(ME断路器)电动快速固定水平(四级) DW17万能式断路器(ME断路器)电动快速固定垂直(四级) DW17万能式断路器(ME断路器)电动快速插入式(四级) DW17(ME断路器)万能式空气断路器电动预储能固定垂直 DW17万能式断路器(ME断路器)电动预储能插入式 DW17万能式断路器(ME断路器)电动预储能固定水平
DW17-630 DW17-630 DW17-630 DW17-630 DW17-630 DW17-630
DW17-800 DW17-800 DW17-800 DW17-800 DW17-800 DW17-800
DW17-1000 DW17-1000 DW17-1000 DW17-1000 DW17-1000 DW17-1000
DW17-1250 DW17-1250 DW17-1250 DW17-1250 DW17-1250 DW17-1250
DW17-1600 DW17-1600 DW17-1600 DW17-1600 DW17-1600 DW17-1600
DW17-1605 DW17-1605 DW17-1605 DW17-1605 DW17-1605 DW17-1605
DW17-2000 DW17-2000 DW17-2000 DW17-2000 DW17-2000 DW17-2000
DW17-2500 DW17-2500 DW17-2500 DW17-2500 DW17-2500 DW17-2500
DW17-2505 DW17-2505 DW17-2505 DW17-2505
DW17-3200 DW17-3200 DW17-3200 DW17-3200 DW17-3200 DW17-3200
DW17-3205 DW17-3205 DW17-3205 DW17-3205

三:种类与规格

DW17系列万能式断路器的种类与规格

四:ME断路器的正常工作条件

1.周围空气温度为+40℃~ -5℃,24h的平均值不超过+35℃。

2.安装地点:海拔不超过2000m.

3.大气条件:大气相对湿度在周围空气温度+40℃时不超过50%,在较低温度下可有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最高温度+25℃,并考虑到因温度变化在产品表面上的凝露。

4.污染等级:应符合污染等级三级。

5.安装条件:断路器应按说明书成套安装或户内单独安装,与垂直面的倾斜度不超过5℃。

五:技术数据与性能

1.断路器在不同环境温度下的额定电流

DW17系列万能式断路器的技术数据与性能

注:当断路器DW17-630/800/1000/1250型选用无过电流脱扣器时额定电流可分别提高到760/910/1200/1300A。

2.断路器的通断能力:

本系列断路器通断能力按IEC157-1国际标准及VDE0660规范的P-2,0 3minCO3minCO要求,当电源为上进线或下进线及短路短延时保护(延时为≤300ms)时,通断能力指标均相同,具体指标见下表。

DW17系列万能式断路器的脱扣器整定电流

注:手动直接操作的断路器,不应用于预期电流峰值超过10KA的电路中。

3.分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗。

LW17断路器的分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗

注:1、分励脱扣器的动作电压范围为额定工作电压的70%~110%

2、欠电压脱扣器、闭锁电磁铁、电动机操作机构和释能装置的动作电压为额定工作电压的85%~110%。

4.断路器过电流脱扣器的整定电流调节范围及断路器的重量。

DW17系列万能式断路器的过电流脱扣器调节范围

六:过电流脱扣器的保护特性

1、过载脱扣器的长延时动作特性。

DW17系列万能式断路器的脱扣器的长延时特性

注:三相断路器在二相负载时项号2动作电流允许提高10%,单相负载允许提高20%

2、短路脱扣器的动作电流的范围为整定值的±20%。

注:采用钟表式延时机构(ZZ)其延时范围为0-500ms(连续可调),误差为±40ms。

七:断路器的机械寿命,电寿命次数

DW17系列万能式断路器的机械寿命

注(1):DW17-630-1605为电动机预储能操作时其机械寿命为10000次。

注(2):电寿命的试验条件为:U=1.05Ue,I=Ie、COSΦ=0.8±0.1。

HS5辅助开关

辅助开关的接通分断能力见下表,其机械寿命为20000次,电寿命为10000次。

DW17系列万能式断路器的辅助开关的接通能力

八:断路器安全间距

断路器安全间距(包括飞孤距离)(见表及图)

DW17系列万能式断路器的安全间距

注:1、所有带电零件与接地零件之间必须可靠绝缘。2、本表为交流至380V数据。

外形尺寸与安装尺寸



1.固定式安装尺寸

DW17系列万能式断路器固定式的安装尺寸

DW17系列万能式断路器的垂直接线

DW17-630/800/1000/1250/1600固定式断路器外形尺寸图DW17-630/800/1000/1250/1600固定式断路器外形尺寸

F=辅助开关

G=SU控制装置

H=正面操作结构

K=电动机操作结构

L=释能装置

Y=用于垂直接线的绝缘间隔板(用户自备)

水平接线

DW17-630/800/1000/1250/1600固定式断路器的水平接线

DW17-2000/2500/2505固定式断路器外形尺寸图DW17-2000/2500/2505固定式断路器的垂直接线

F=辅助开关

G=SU控制装置

H=正面操作结构

K=电动机操作结构

L=释能装置

Y=用于垂直接线的绝缘间隔板(用户自备)







水平接线

DW17-2000/2500/2505固定式断路器的水平接线

DW17-3200/3205固定式断路器外形尺寸图DW17-3200/3205固定式断路器的垂直接线

F=辅助开关

G=SU控制装置

H=正面操作结构

K=电动机操作结构

L=释能装置

Y=用于垂直接线的绝缘间隔板(用户自备)

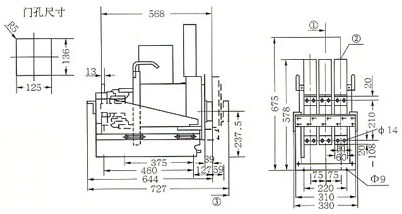

抽屉式安装尺寸DW17C-630/800/1000/1250抽屉式断路器的接线

DW17C-630/800/1000/1250抽屉式断路器外形尺寸图

操作机构中心线

安全间距A.B.C.D.参见固定式

开关拉出距离















DW17C-1605抽屉式断路器外形尺寸图DW17C-1605抽屉式断路器外形尺寸的外型尺寸

操作机构中心线

安全间距A.B.C.D.参见固定式

开关拉出距离









DW17C-2000/2500抽屉式断路器外形尺寸图DW17C-2000/2500抽屉式断路器外形尺寸

操作机构中心线

安全间距A.B.C.D.参见固定式

开关拉出距离









DW17C-2505抽屉式断路器外形尺寸图 DW17C-2505抽屉式断路器外形尺寸

  1. 操作机构中心线
  2. 安全间距A.B.C.D.参见固定式
  3. 开关拉出距离









DW17C-3200抽屉式断路器外形尺寸图DW17C-3200抽屉式断路器外形尺寸

  1. 操作机构中心线
  2. 安全间距A.B.C.D.参见固定式
  3. 开关拉出距离









DW17C-3205抽屉式断路器外形尺寸图DW17C-3205抽屉式断路器外形尺寸

  1. 操作机构中心线
  2. 安全间距A.B.C.D.参见固定式
  3. 开关拉出距离

















  1. DW17操作机构中心线
  2. 安全间距A.B.C.D.参见固定式
  3. 开关拉出距离

DW17C-4000与DW17C-4005
