DZ108系列塑壳断路器

适用范围

DZ108系列塑料外壳式断路器

DZ108系列塑壳断路器使用交流50Hz,电压至660V,额定电流0.1至63A的电路中。作为电动机的过载、短路保护之用。并可在AC-3负载下,作为起动和分断电动机的全压起动器,也可在配电网络中作线路和电源设备的过载和短路保护之用。

本产品符合GB14048.2标准。

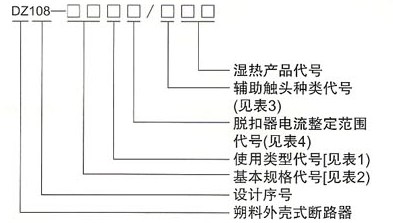

型号及其含义

DZ108系列塑料外壳式断路器的型号及含义

一些常见的型号有:DZ108-20 DZ108-32 DZ108-63

表1

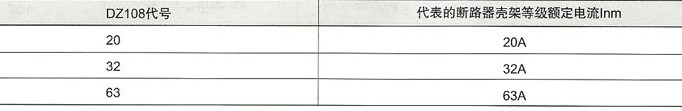

表2

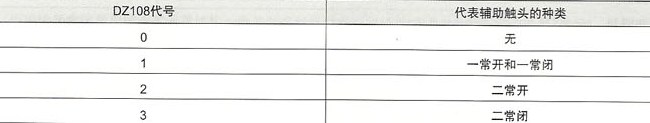

表3

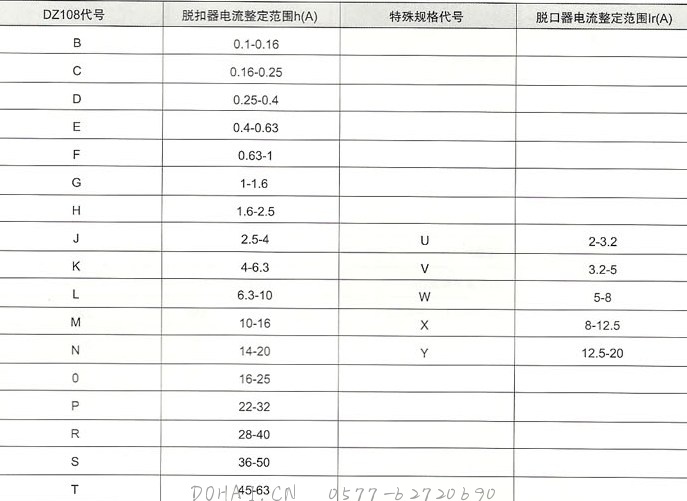

表4

注1:湿热型的代号:湿热型产品加TH;

注2:DZ108-32、DZ108-63可另加辅助触头组件,也可方便地配装分励、欠压脱扣器组件。

结构特征

DZ108-20型断路器带有辅助触头,DZ108-32、DZ108-63型断路器可配装辅助触头附件。

断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣器。过载脱扣器具有温度补偿装置。

操作方式有按钮操作、旋转操作及手柄操作,接线为板前接线、板前安装式。DZ108-20、32型断路器具有安装卡板,可直接嵌接在35mm宽的标准导轨上。

脱扣机构采用了速闭、速断结构、使断路器具有限流特性。

DZ108-32基型外可组装一个辅助触头组或一个分励脱扣器,或一个欠压脱扣器,DZ108-63基型内可装两个辅助触头组、一个分励脱扣器或一个欠压脱扣器。

特性

1.DZ108塑壳断路器的主要技术数据(见表5)

DZ108系列塑料外壳式断路器的主要技术数据

2.欠压脱扣器的额定电压Ue:AC110、220、380、660V。

3.分励脱扣器的额定电压Ue:AC110、220、380、660V。

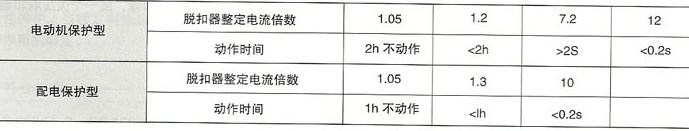

4.保护特性

DZ108系列塑料外壳式断路器的保护特性

形及安装尺寸

电磁铁系交流单相螺管式无罩结构;分拉动式和推动式两种(拉动式用N表示,推动式用Z表示),线圈断电后无复位装置。

电磁铁是由磁轭和衔铁两部分组成。在使用时将磁轭安装在固定支架上,而将衔铁活动地连接于牵引杆上,当吸引线圈通电时衔铁被吸合,经过连杆带动其所控制的机构。

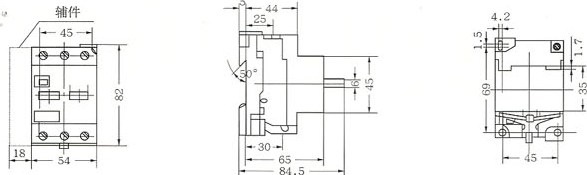

DZ108-20外形及安装尺寸图

DZ108-20外形及安装尺寸

DZ108-32外形及安装尺寸图

DZ108-32外形及安装尺寸

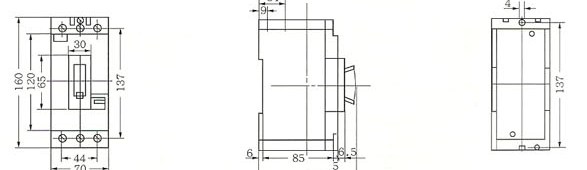

DZ108-63外形及安装尺寸图

DZ108-63外形及安装尺寸

如果你希望了解DZ108系列塑壳断路器的更多信息,如产品使用说明书,价格,更换等相关信息,请联系我们
