DZ949系列塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

DZ949系列塑壳断路器适用于船舶及陆地,交流50Hz或60Hz、额定电压440V,直流至250V及以下、额定电流至600A的电路中作不频繁的接通和分断之用。断路器具有过载及短路保护装置,能保护电缆和线路等不致因过热而损坏。

本产品符合GB14048.2标准。

型号及含义

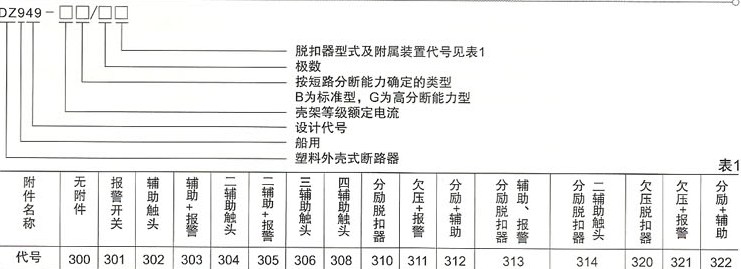

DZ949系列塑料外壳式断路器的型号及含义

一些常见型号有:

DZ949-30 DZ949-100 DZ949-225 DZ949-400 DZ949-600

类别

1.按接线方式分为板前接线、板后接线、插入式接线;

2.按过电流脱扣器型式分为热动一电磁型;

3.内部附属装置由辅助开关、报警开关、分励脱扣器、欠压脱扣器四种;外部附属装置有电动操作机构、外部手动操作机构、机械联锁、手柄闭锁、插入闭锁、插入式用抽出装置五类。

特性

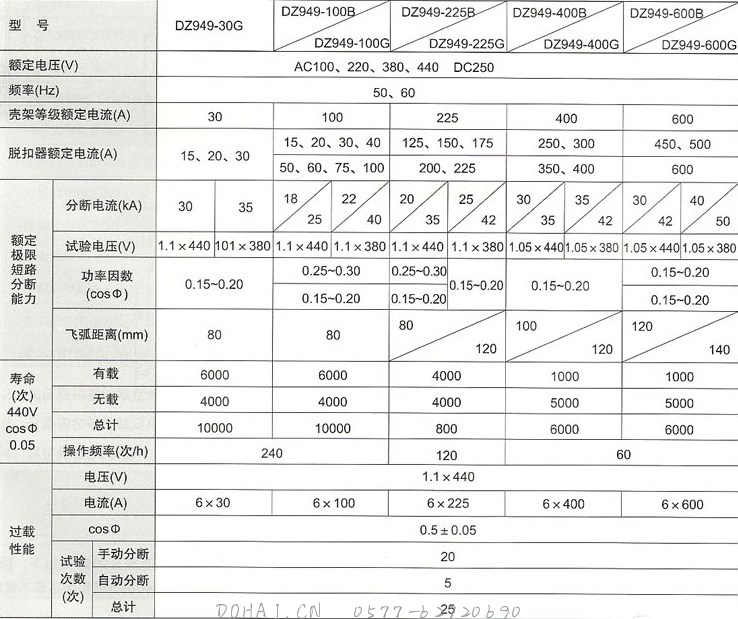

DZ949系列塑料壳断路器的主要技术参数

DZ949系列塑料外壳式断路器的主要技术参数

2.断路器的热动型脱扣器具有反时限特性,电磁脱扣器为瞬时动作;其动作特性见表3。

DZ949系列塑料外壳式断路器的脱扣器保护特性

工作环境条件

1.海拔高度2000米及以下;

2.周围介质温度不高于+45℃和不低于-5℃;

3.能耐受海上潮湿空气的影响;

4.能耐受盐雾的影响;

5.能耐受油雾的影响;

6.能耐受霉菌的影响;

7.最大倾斜度为22.5℃;

8.断路器在受到船舶的正常振动时能可靠的工作;

9.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;

10.在没有雨雪侵袭的地方。

外形及安装尺寸

型号 外形尺寸(mm)
A B C D E F G H 安装螺钉
DZ949-30B,DZ949-30G 90 150 85 103 30 60 130 120 M4
DZ949-100B,DZ949-100G 90 150 85 103 30 60 130 120 M4
DZ949-225B,DZ949-225G 140 260 103 130 45 90 214 112 M6
DZ949-400B,DZ949-400G 140 260 103 130 45 90 214 112 M6
DZ949-600B,DZ949-600G 210 273 103 139 70 140 243 112 M8

注:板后接线式、插入式的有关尺寸,请查阅产品说明书。

DZ949系列外形及安装尺寸图

DZ949系列塑料外壳式断路器的外型及安装
