DZ15LE系列漏电断路器

一:适用范围

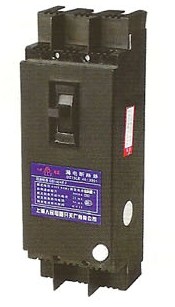

DZ15LE系列漏电断路器

DZ15LE系列漏电断路器适用于交流50Hz、额定电压至380V,额定电流至100A的电路中,作触电、漏电保护用。并用来保护线路和电动机的过载及短路以及作为线路的不频繁转换及电动机的不频繁起动之用。

本产品符合GB14048.2标准。

二:型号及含义

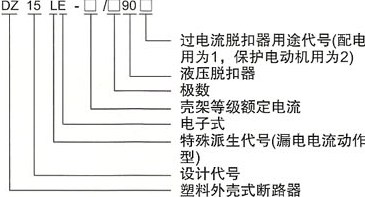

DZ15LE系列漏电断路器的型号及含义

一些常见型号有:

DZ15LE-40 DZ15LE-63 DZ15LE-100 DZ15LE-100/4901

三:结构特征

由DZ15系列断路器派生,基本结构同DZ15。在其下部增加了零序互感器、漏电脱扣器和试验装置三部分,构成漏电保护电器。

四:特性

1.主要技术参数

型号 DZ15LE-40 DZ15LE-63(DZ15L-100)
Un(V) AC380 AC380
工nm(A) 40 63(100)
极数 2,3,4 2,3,4
工n(A) 6,10,16,20,25,32,40 10,16,20,25,32,40,50,63,80,100
I△n(mA) 30 50 75 100 30 50 75 100
I△no(mA) 15 25 40 50 15 25 40 50
Icu/I△m(KA) 3/1 5/1.5
寿命(次) 有载 1500 1500
无载 8500 8500
总计 10000 10000
每小时操作次数(次/h) 120 120

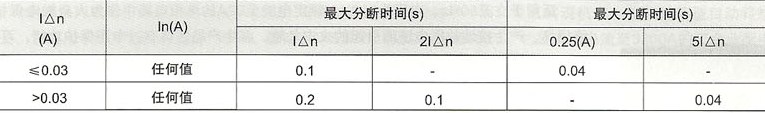

2.DZ15LE系列漏电断路器的漏电动作的最大分断时间

DZ15LE系列漏电断路器的漏电动作和最大分断时间

3.外形尺寸及安装尺寸见图1、2及表

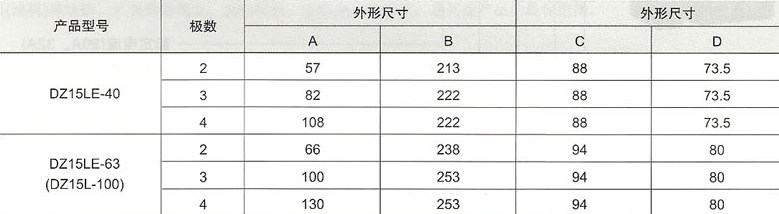

DZ15LE系列漏电断路器的外型及安装尺寸

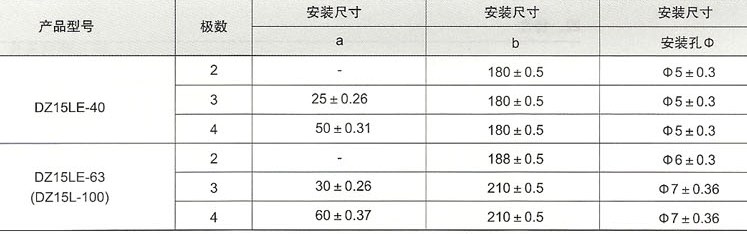

DZ15LE系列漏电断路器的安装规格

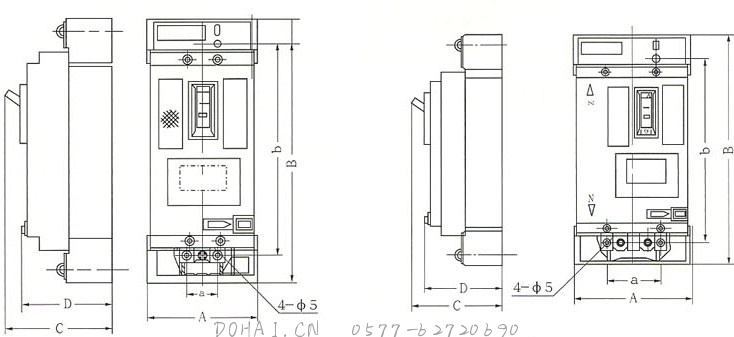

DZ15LE系列漏电断路器的安装示意图
