DHM8L系列漏电断路器

  • A+
所属分类:产品目录 断路器

概述

DHM8L系列漏电断路器

DHM8L系列漏电断路器是我公司采用20十级九十年代国际先进技术开发成功的新产品。该产品保护功能完善,性能可靠,技术指标高,外形美观,体积小,是老产品更新换代的理想产品。技术指标高,外形美观,体积小,时老产品更新换代的理想产品。

用途及使用范围

断路器适用于交流50Hz、额定电压至400V、额定电流至630A的电力系统中,用来分配电能和保护电力系统免受过载、短路等故障的危害,也可用来控制电动机不频繁的操作。

该断路器的漏电(剩余电流)保护功能是对有致命危险的人身触电提供间接接触保护,还可以防止由于过电流保护装置不能检测出的而长期存在的接地故障电流引起的电气火灾。

该断路器的剩余动作电流的额定值可调节,漏电保护动作时间也可调节。因此可在配电系统中实现漏电时的选择性保护。当额定剩余动作电流整定为30mA时,在有关的保护装置失灵时,该断路器还可用对直接接触起保护作用的装置。

符合标准

IEC60947-2、GB14048.2-2001《低压开关设备和控制设备 低压断路器》及其附录B《具有剩余电流保护的断路器》;IEC755、GB6829-1995《剩余电流动作保护器的一般要求》。

备注标识

DHM8L漏电断路器,

正常工作条件

1.断路器适用于下列工作环境

2.周围空气温度不高于+40℃和不低于-5℃

3.安装地点的海拔高度不超过2000m

空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可允许较高湿度,最湿月的月平均温度不超过+25℃,该月的月平均最大相对湿度不超过90%

4.污染等级:3级。周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气味和尘埃

5.安装类别为Ⅲ

6.断路器为“1、3、5、N1”端子接电源,“2、4、6、N2”端子接负载,不可反接

型号及其含义

DHM8L系列漏电断路器的型号及含义

表1

DHM8L系列漏电断路器的说明

表2

DHM8L系列漏电断路器的脱扣器说明

表3

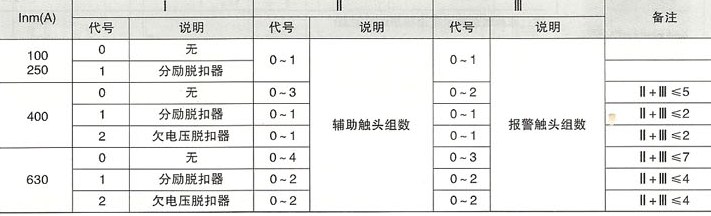

DHM8L系列漏电断路器的1,2,3,的形式

主要技术性能指标

1.断路器的基本规格及参数见表4

表4

产品型号:DHM8L-100S DHM8L-100H DHM8L-100U DHM8L-250S DHM8L-250H

DHM8L-250U DHM8L-400S DHM8L-400H DHM8L-400U DHM8L-400S DHM8L-400H DHM8L-400U

2.漏电保护动作时间见表5、表6

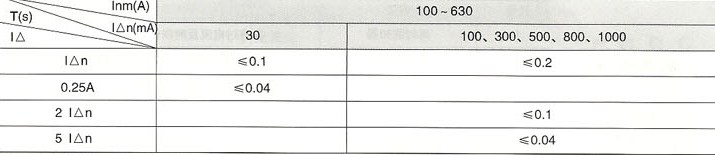

DHM8L系列漏电断路器的漏电保护动作

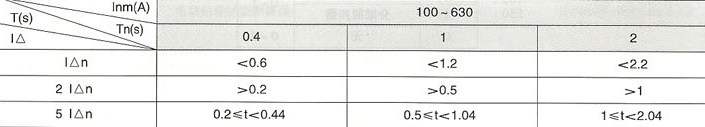

DHM8L系列漏电断路器的漏电保护时间

如果你希望了解DHM8L系列漏电断路器的更多内容,如产品使用说明书,价格,规格参数,更换等信息,请联系我们
