负载星形联结的三相电路

1、三相负载

分类

负载 三相负载： 需三相电源同时供电 三相电动机等

　　 单相负载： 只需一相电源供电 照明负载、家用电器 　

三相负载 对称三相负载： Z A = Z B = Z C 如 三相电动机

　　　　　不对称三相负载： 不满足 Z A = Z B = Z C 如由单相负载组成的三相负载

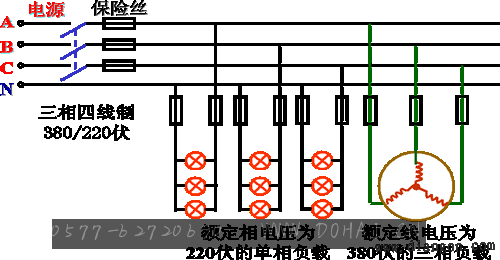

三相负载的联接

三相负载也有 Y 和 D 两种接法，至于采用哪种方法 ，要根据负载的额定电压和电源电压确定。

三相负载连接原则

（ 1 ） 电源提供的电压 = 负载的额定电压；
（ 2 ） 单相负载尽量均衡地分配到三相电源上。

2、负载星形联结的三相电路

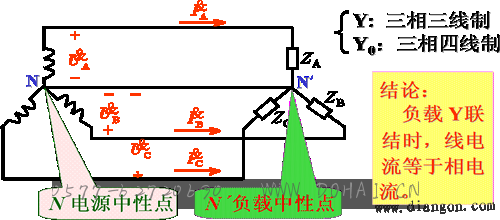

(1) 联结形式

相电流： 流过每相负载的电流

线电流： 流过端线的电流

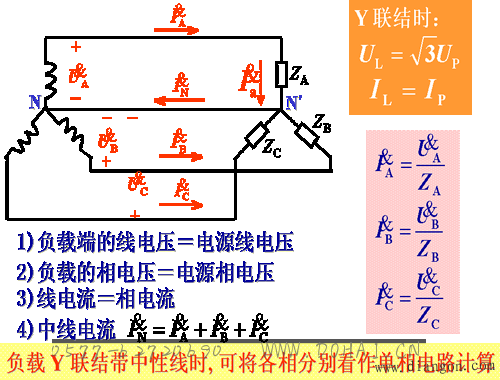

(2) 负载 Y 联结三相电路的计算

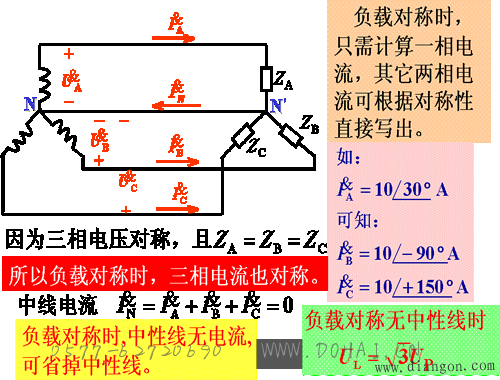

(3) 对称负载 Y 联结三相电路的计算
