功率表的正确接法

功率表的正确接法必须遵守“发电机端”的接线规则。

1)功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。电流线圈是串联接入电路的。

2) 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。功率表的电压支路是并联接入电路的。

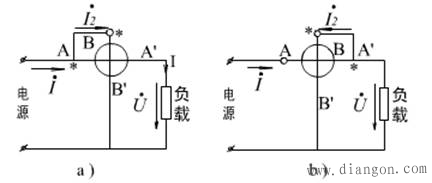

a)       电压线圈前接法适用于负载电阻的电流线圈的电阻大的情况，电流线圈的电压降使测量产生误差。

b)      电压线圈后接法适用于负载电阻远比电压，支路电阻小的情况流过电压线圈的电流使测量产生误差。

我们往往都是按照电路图接线，却从来不去搞清楚为什么这样接？

在这里为什么要把标有“*”号的端子连在一起呢？

这两个端子称为对应端。它们的用途是﹕①如将对应端按图中所示接在一起﹐则当功率表的指针正向偏转時﹐表示能量由左向右传送﹔若指针反向偏转﹐表示能量由右向左传送﹔②电流线圈的任一接线端应与电压线圈标有 “”符号的接线端连接﹐这样线圈间电位比较接近﹐可减小其间的寄生电容电流和静电力﹐保证功率表的准确度和安全。

正弦交流电路中﹐无功功率Q=UIsinφ﹐因此只需将电压或电流的的相位移动90﹐即可用一般的功率表测无功功率。通常将功率表內部的电阻器R代以同数值的容性电抗器﹐使动圈中的电流与所加电压相位差90﹐其作用相当于将电压相位移动90﹐此时即可用来测无功功率。
