PLC的防雷接地保护

  • A+
所属分类:PLC

     一个有效的防雷系统,至少包括外部、内部和过电压防护等三个方面。
    而正确的连接和接地则是各个方面中的关键环节。防雷工程的一个重要的方面是接地以及引下线路的布线工程,整个工程的防雷效果甚至防雷器件是不是起作用都取决于此,接地系统是防雷工程建设中施工难度最大也是最重要的一个分项,由于环境的不同接地网的设计也存在较大差异。
    防雷系统的接地工程主要由接地体、连接线组成接地网络,其中影响接地效果的几个因素有土壤电阻率、接地体的选择.接地材料的防腐和合理的布划接地网络。


    其实防雷接地系统相对于PLC控制系统接地来说要求并不高,需要注意两方面:
    1、雷电的反击,雷电的反击现象通常指遭受直击雷的金属体(包括接闪器、接地引下线和接地体),在接闪瞬间与大地间存在着很高的电压,这电压对与大地连接的其他金属物品发生放电(又叫闪络)的现象叫反击。要消除反击现象,通常采取两种措施:一是作等电位连接,用金属导体将两个金属导体连接起来,使其接闪时电位相等;二是两者之间保持一定的距离。

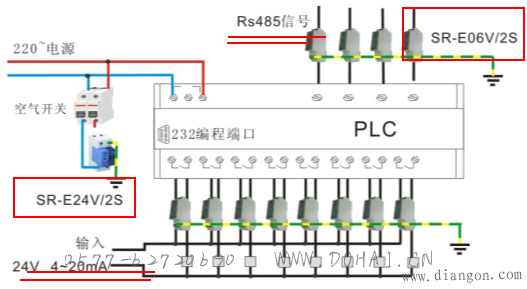

    2、感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时,在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用,从而保护建筑物内人员及各种电气设备的安全。采取的措施应根据各种设备的具体情况,除要有良好的接地和布线系统,安全距离外,还要按供电线路,电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。
    PLC的防雷接地方法
    串联式单点接 :也就是第1种接方式。接方法:将多个低压电气设备,接端子设备就近处与同一根接线连接上,然后这根接线与接地装置连接。这种接方式好处:节省人力、物力;而坏处:当公用接线出现断路时,接系统中有一台设备漏电,就会引起其它设备外壳上均出现电压,对人员安全造成威胁。
    备接端子都引出一根接线,然后将这若干条线同时接到装置上。这种连接方式好处 :当接系统中其中一台设备接线出现断路时,不会造成其它设备外壳出现电压,对保障人身安全有好处。而这种接方式不完美之处:是电子设备或其它对高频干扰高度敏感电气设备,来自于其它设备高频干扰(例如变频器、中频炉等晶闸管变流器件)将会从共地点串入,造成设备工作不正常。
    多分支单点接 :也就是第3种接方式。接方法:将每个设备接端子单独接到接装置上。接方法和第2种接 区别 :设备具有单独接 体( 变通一下:直接接到离接体最近接 装置上( 接 源处),每个设备电气接 回路上 距离是比较远(例如超过50米))。这有效 避免了设备之间相互电磁干扰。但这种接方式费时、费力单独接源不一定好取。
    平常施工中,实际上PLC 接方式一般采用第2种接方式,至于电磁干扰方面:柜内有多个大功率变频器,可以 PLC电源前端加装一个单相电源滤波器就可以了。
    一般设计时变频器附近PLC前端都加装了电源滤波器。这样处理以后,和防雷方面也就没有什么冲突了。那直流和交流接问题怎么处理是分开好些接同一点,有数字和模拟是否可以是同一点,记得在学校时老师好象说要分开受干扰影响不大直流和交流设备,可以接一起——直流和交流电路某种原因连通了,他们同一个回路(接 可 回路中一部分), 会造成设备损坏。曾有人将AC220V 电源与DC24V回路连上了,但设备工作仍然正常。
    数字和模拟建议分开( 你 低压电气设备电源电压 几十伏),数字电路属于正负5V、12V、24V级别 ,很容易受干扰,一旦外部异常电压一旦串入将很大可能性造成设备损坏。
