光耦隔离驱动电路

光耦隔离驱动电路如图所示。由于IGBT是高速器件,所选用的光耦必须是小延时的高速型光耦,由PWM控制器输出的方波信号加在三极管V1的基极,V1驱动光耦将脉冲传递至整形放大电路IC1,经IC1放大后驱动由V2、V3组成的对管(V2、V3应选择β>100的开关管)。对管的输出经电阻R1驱动IGBT4,R3为栅射结保护电阻,R2与稳压管VS1构成负偏压产生电路,VS1通常选用1 W/5.1 V的稳压管。此电路的特点是只用1组供电就能输出正负驱动脉冲,使电路比较简洁。

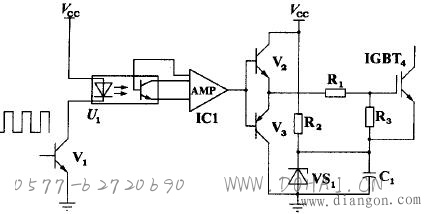

图 光耦隔离驱动电路
