脉冲变压器驱动电路

发表评论
1,529

A+

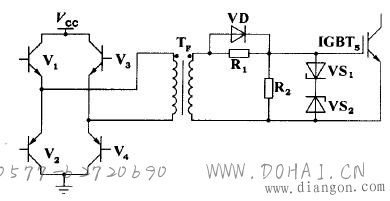

脉冲变压器驱动电路如图所示，V1～V4组成脉冲变压器一次侧驱动电路，通过控制V1、V4和V2、V3的轮流导通，将驱动脉冲加至变压器的一次侧，二次侧通过电阻R1与IGBT5栅极相连，R1、R2防止IGBT5栅极开路并提供充放电回路，R1上并联的二极管为加速二极管，用以提高IGBT5的开关速度，稳压二极管VS1、VS2的作用是限制加在IGBT5g-e端的电压，避免过高的栅射电压击穿栅极。栅射电压一般不应超过20 V。
