H系列塑壳断路器

适用范围

H系列塑料外壳式断路器

H系列塑壳断路器适用交流50Hz或60Hz、380V,直流250V及以下的配电线路中,作为分配电能和线路电源设备的过载、欠电压和短路保护,以及在正常工作下作为线路的不频繁转换之用。

本产品符合GB14048.2标准。





型号及其含义

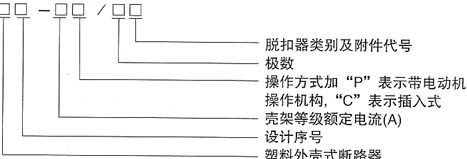

H系列塑料外壳式断路器的型号及含义

一些常见的型号有:

HFB-150系列塑壳断路器:HFB-150/3300 HFB-150/3310 HFB-150/3320 HFB-150/3200

HKB-250系列塑壳断路器:HFB-150/3300 HFB-150/3320 HFB-150/3340 HFB-150/3360

HLA-600系列塑壳断路器:HFB-150/3300 HFB-150/3320 HFB-150/3340 HFB-150/3360

结构特征

断路器由绝缘外壳、操作机构、触头系统和脱扣器等四部分组成。具有快速闭合、断开和自由脱扣机构。

脱扣器由电磁式脱扣器和热脱扣器等组成,250A及以上的断路器,其电磁脱扣器是可调式的,600A及以上的断路器除热电磁脱扣外,还有电子脱扣型。

断路器可加装分励脱扣器、欠电压脱扣器、辅助触头、报警触头和电动操作机构。

断路器除一般固定安装形式外,还可附带接线座,供各种不同使用场所作插入式安装用(300A等级插入式断路器由传动机构操作)。

特性

1.热磁脱扣型断路器

(2)主要技术参数

型号 脱扣器额定电流In(A)
HFB-150 15,20,25,30,35,40,50,70,90,100,125,150
HKB-250 70,90,100,125,150,175,200,225,250
HLA-600 250,300,350,400,500,600
HNB-1200 700,800,900,1000,1100,1200
PB-3000 1000,1200,1400,1600,1800,2000,2500,3000

(2)脱扣特性

a.长延时保护特性:在整定电流的A倍(约定不脱扣电流)时,脱扣器的各级同时通电,断路器从冷态开始在T时间内不脱扣,当经过时间T后,电流立即升高到B倍整定电流(约定脱扣电流)时,在T时间内脱扣,T、A、B值(见表1)。

H系列塑料外壳式断路器的脱扣特性

b.瞬时脱扣器整定值(见表2)。

H系列塑料外壳式断路器的瞬时脱扣器整定值

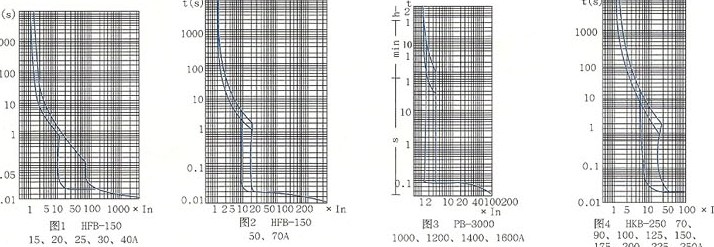

(3)时间电流特性(见图1~图8)

H系列塑料外壳式断路器的时间电流特性

2.电子脱扣器型断路器

电子脱扣型断路器具有长延时、短延时、特大短路电流瞬时动作三段保护特性,可供配电网络作选择性保护用,其额定短路分断能力和长延时保护特性分别和HLA-600、HNB-1200、PB-3000热磁式断路器相同。其基本参数、短延时脱扣特性、瞬时脱扣特性(见A表、B表、C表)。

A表

B表

型号

壳架等级额定电流(A)

额定工作电压(V)

极数

电流互感器额定电流(A)

HLC-600

600

AC380

2, 3

1500

3000

600

HNC-1200

1200

1200

PC-3000

3000

2000

2500

3000

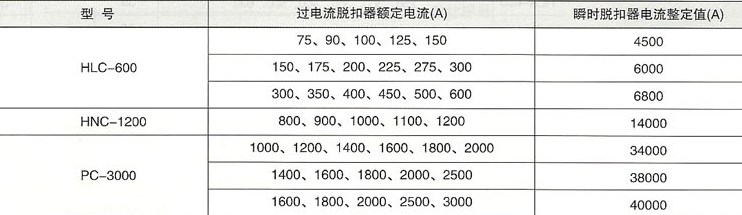

C表

H系列塑壳断路器的外形及安装尺寸

H系列塑料外壳式断路器的外型及安装尺寸
