H​D​1​1、HS11​系​列​刀开​关

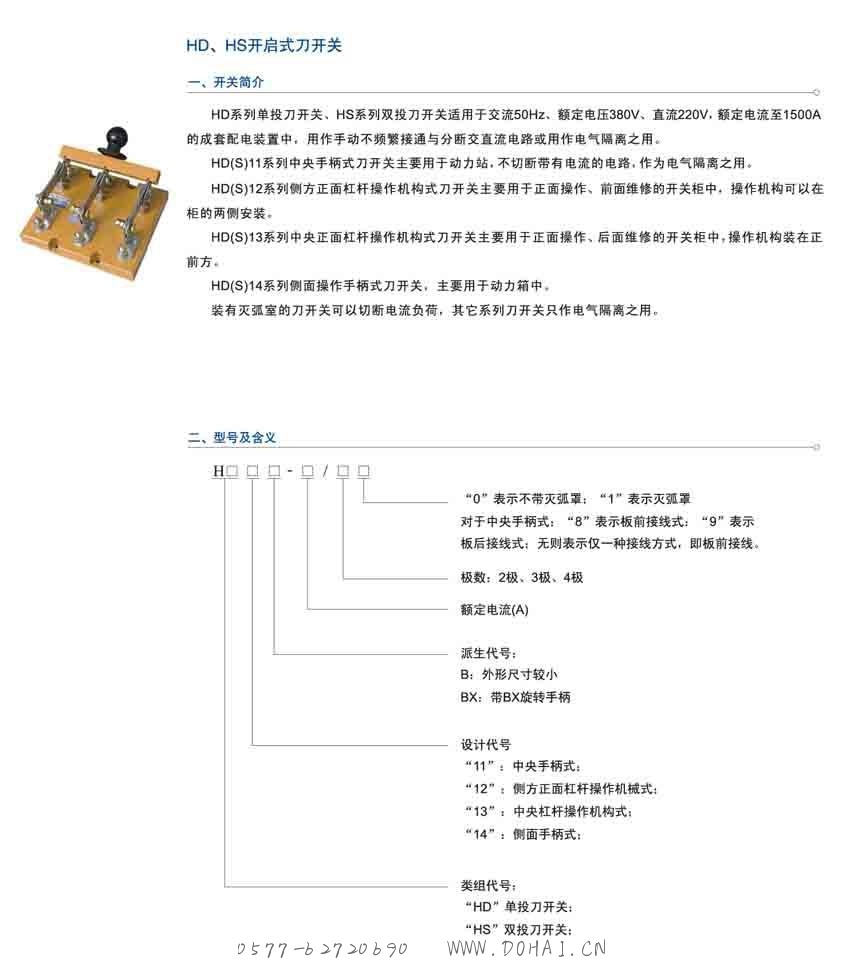

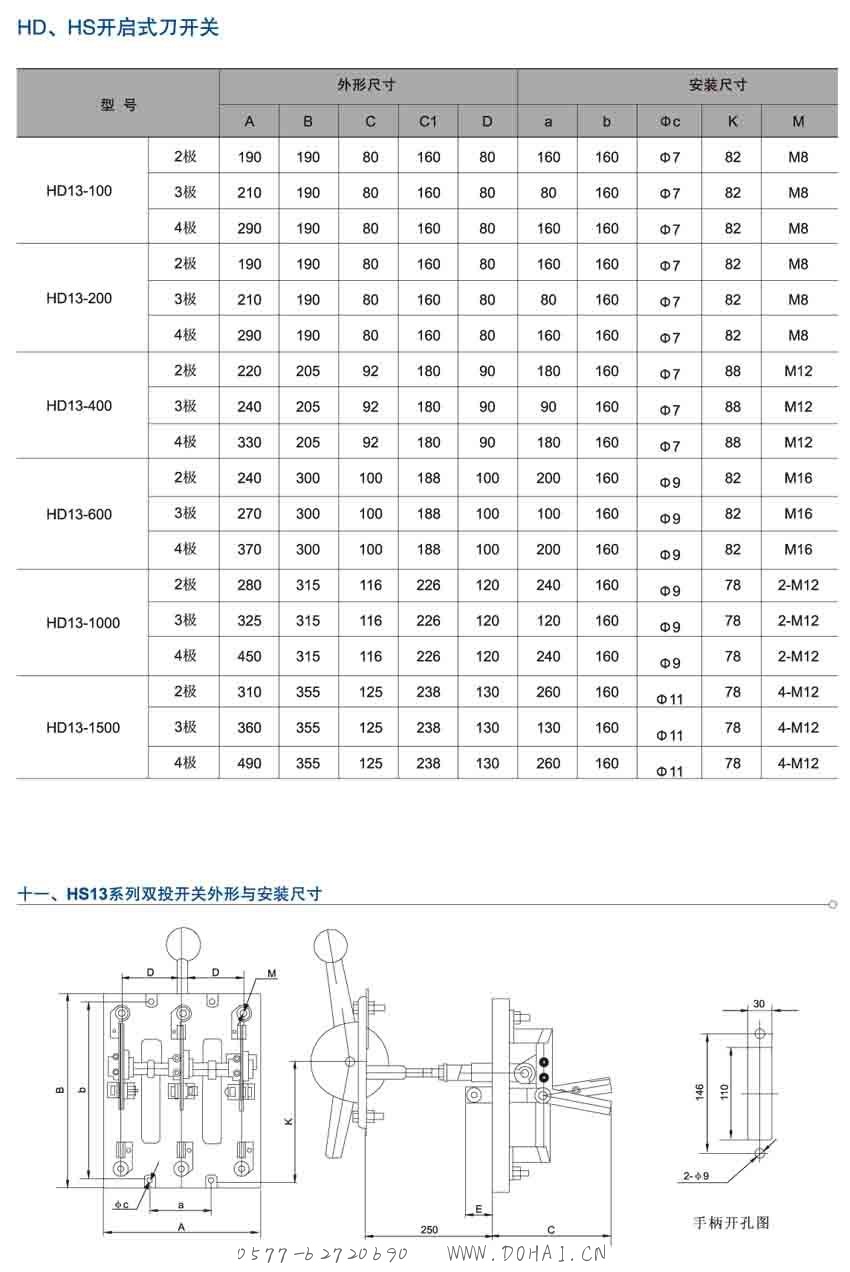

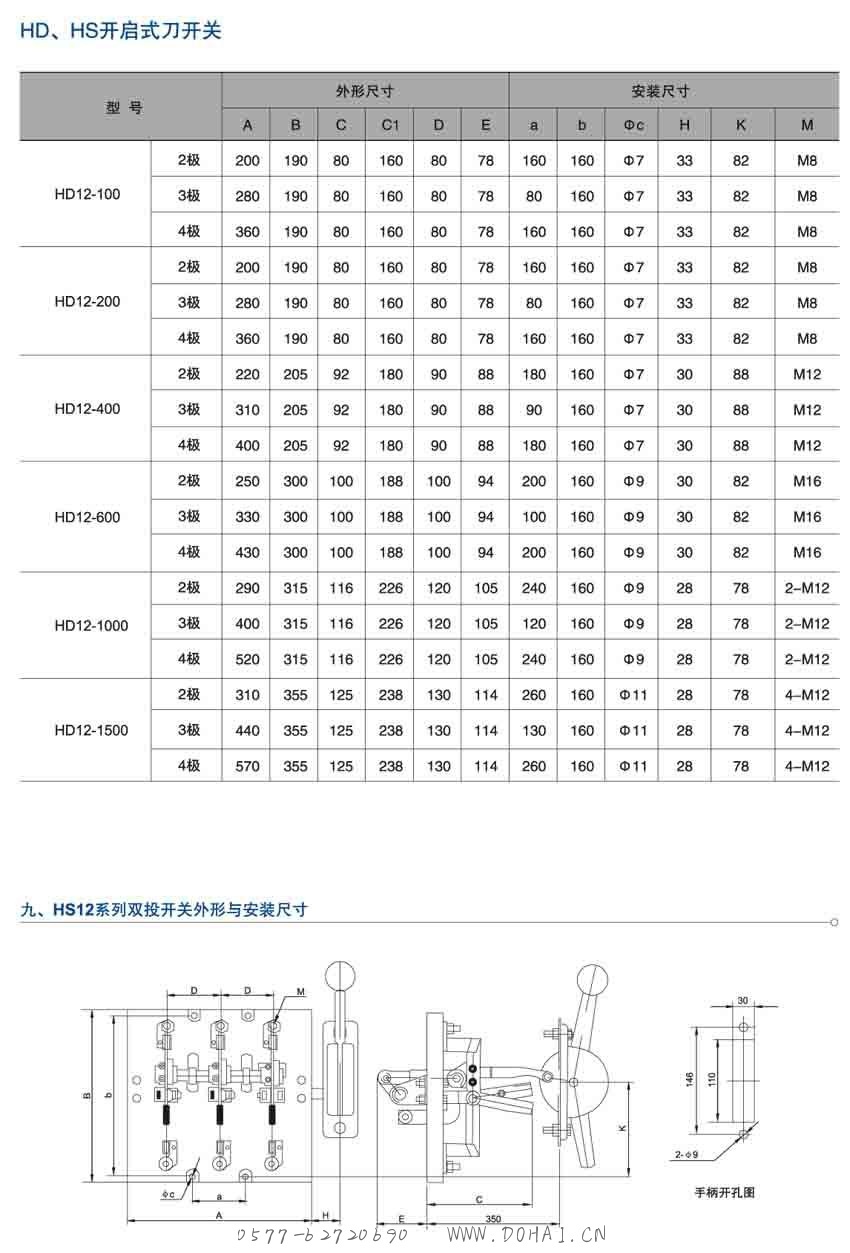

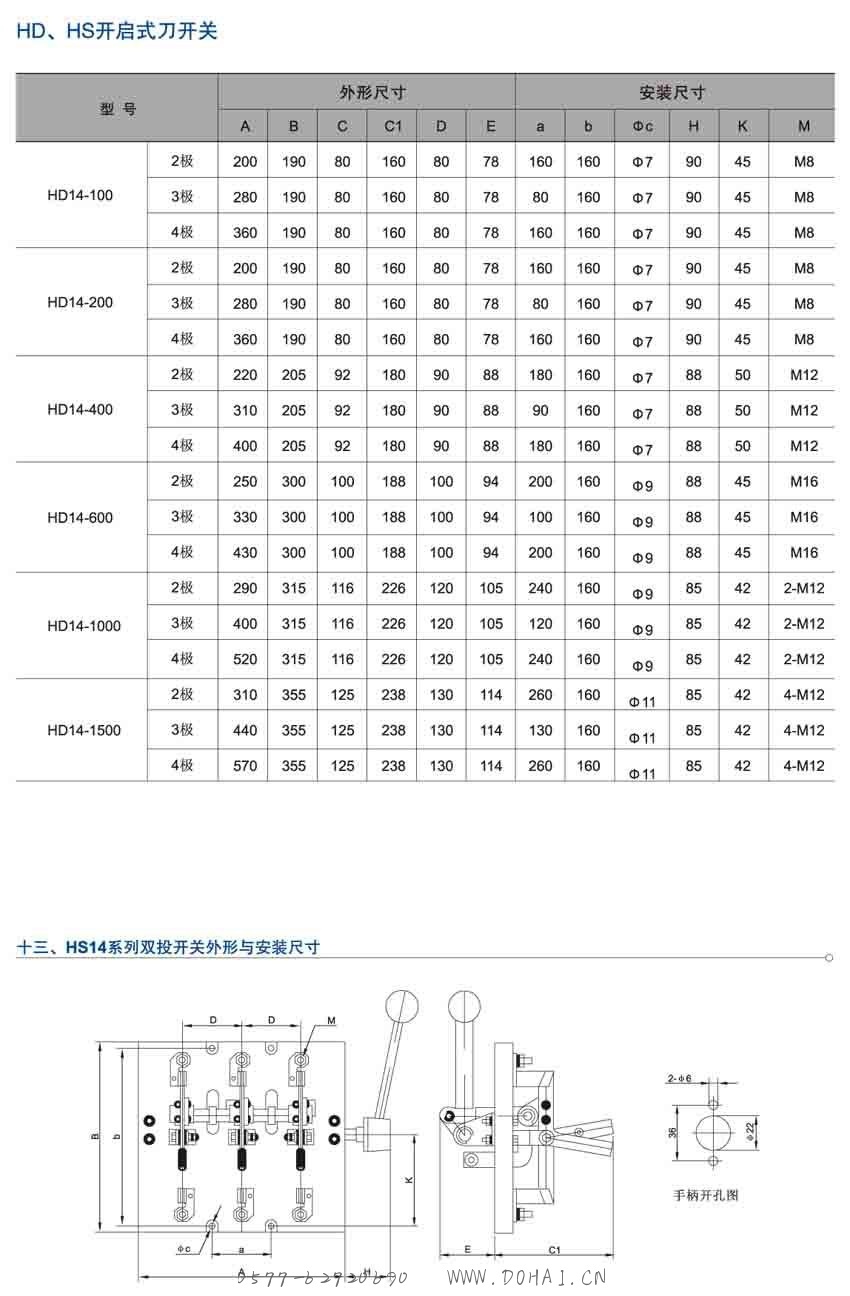

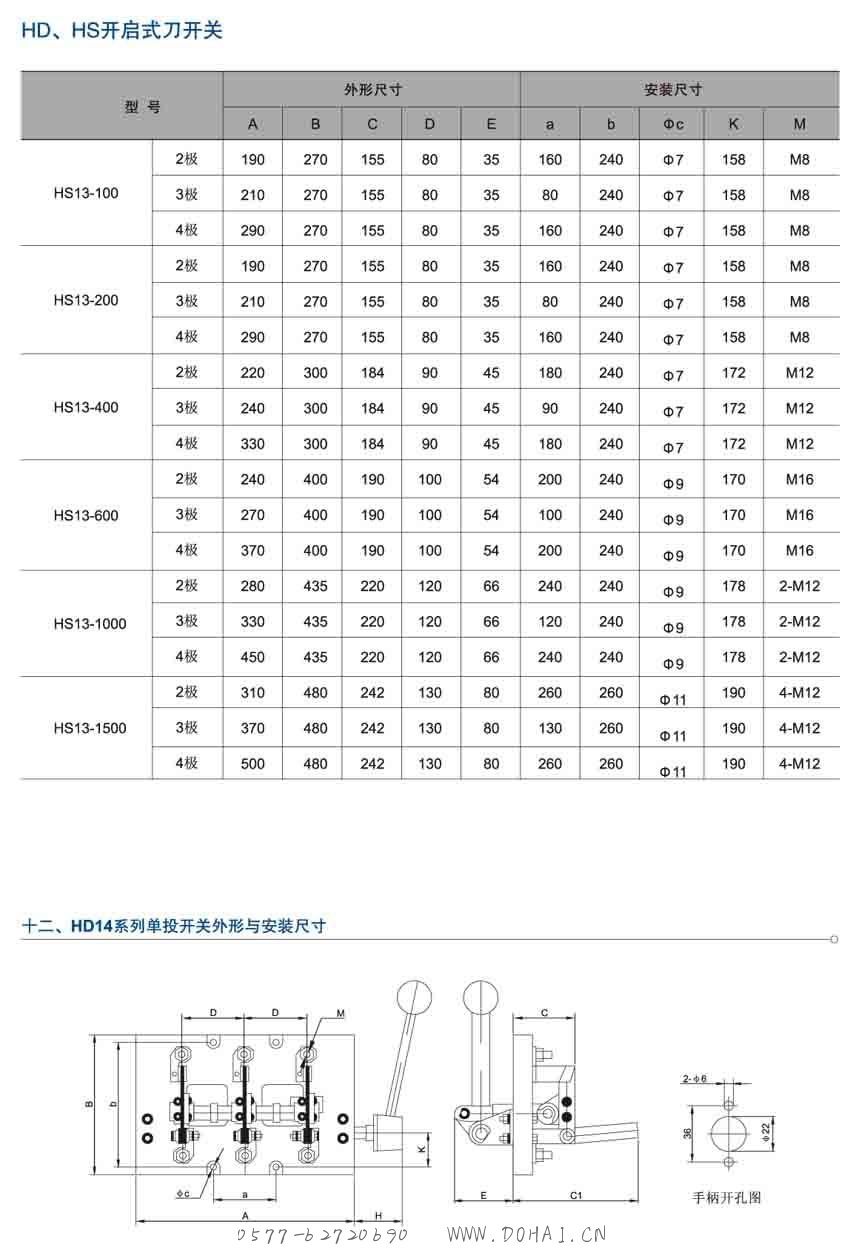

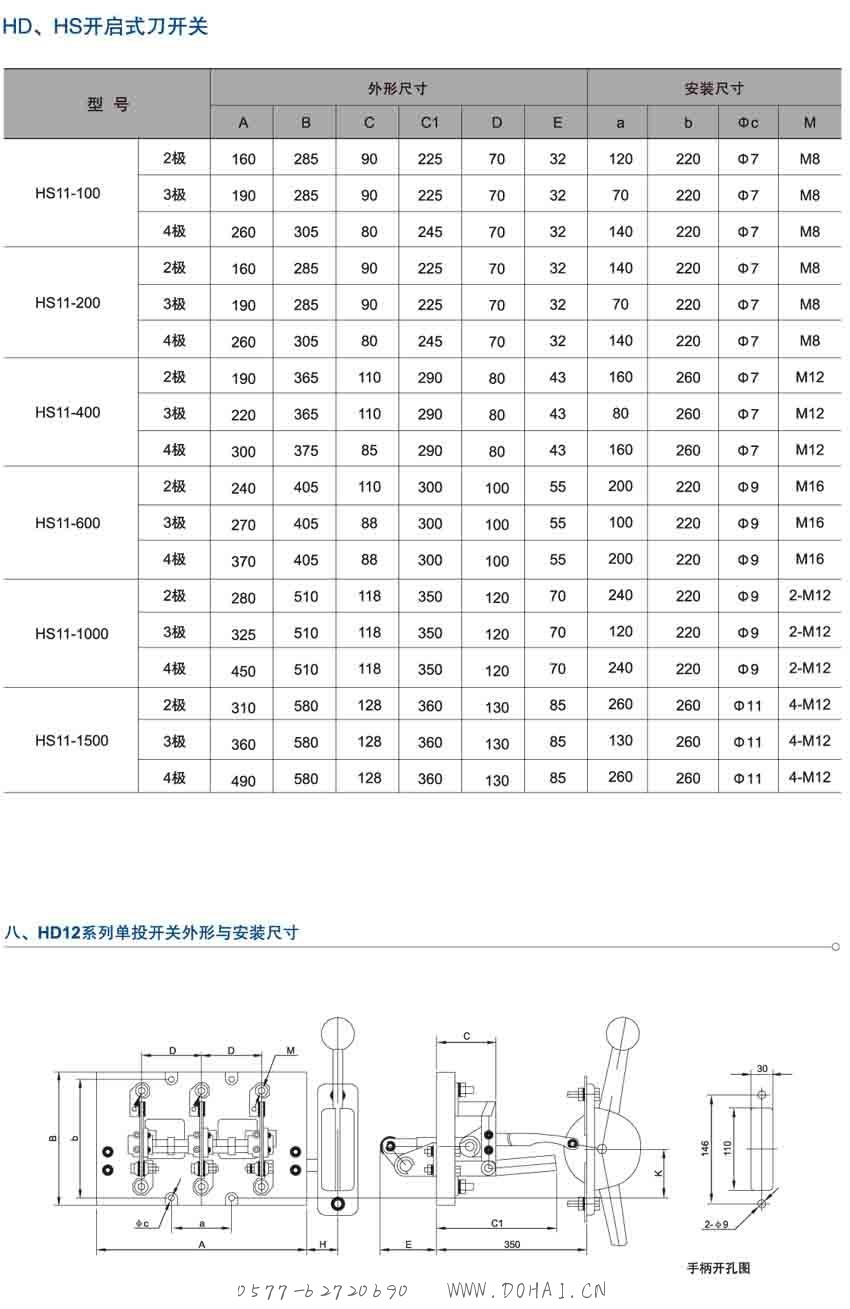

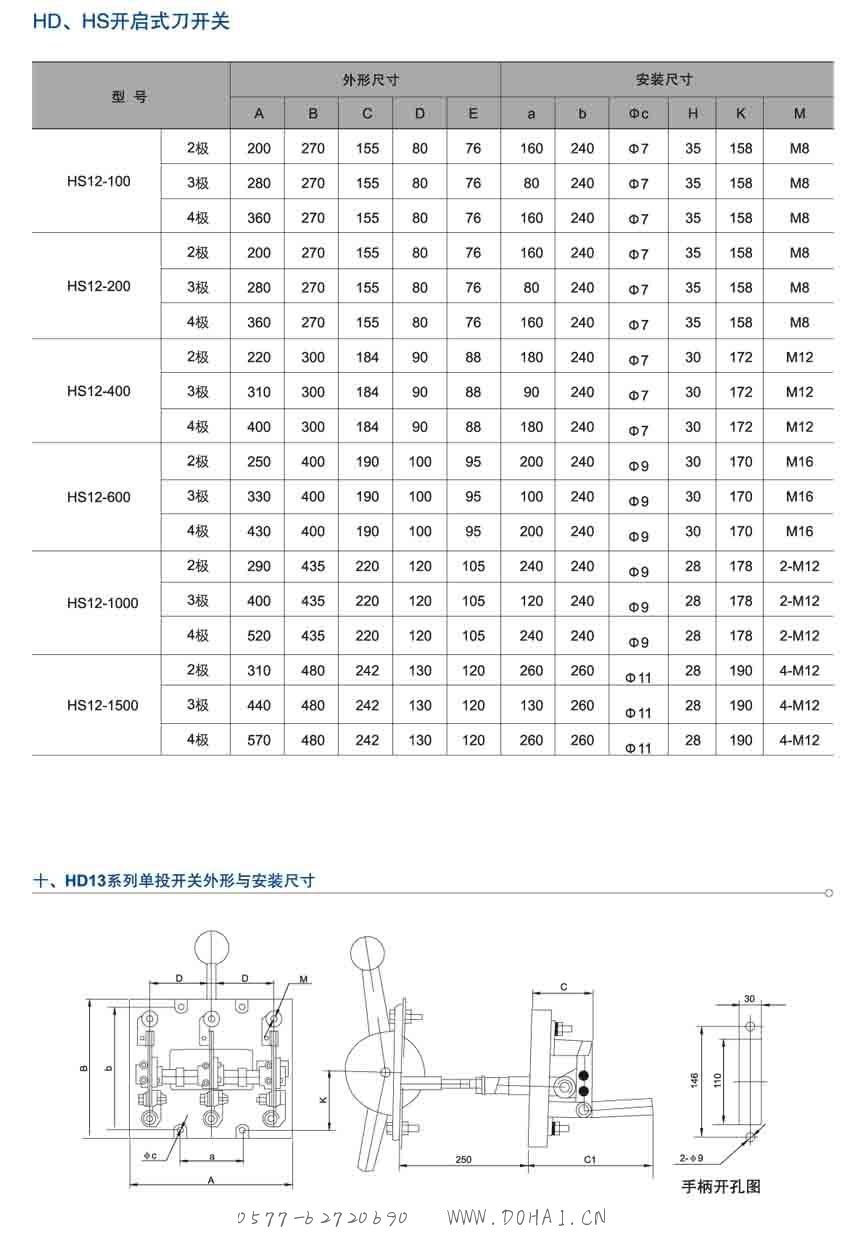

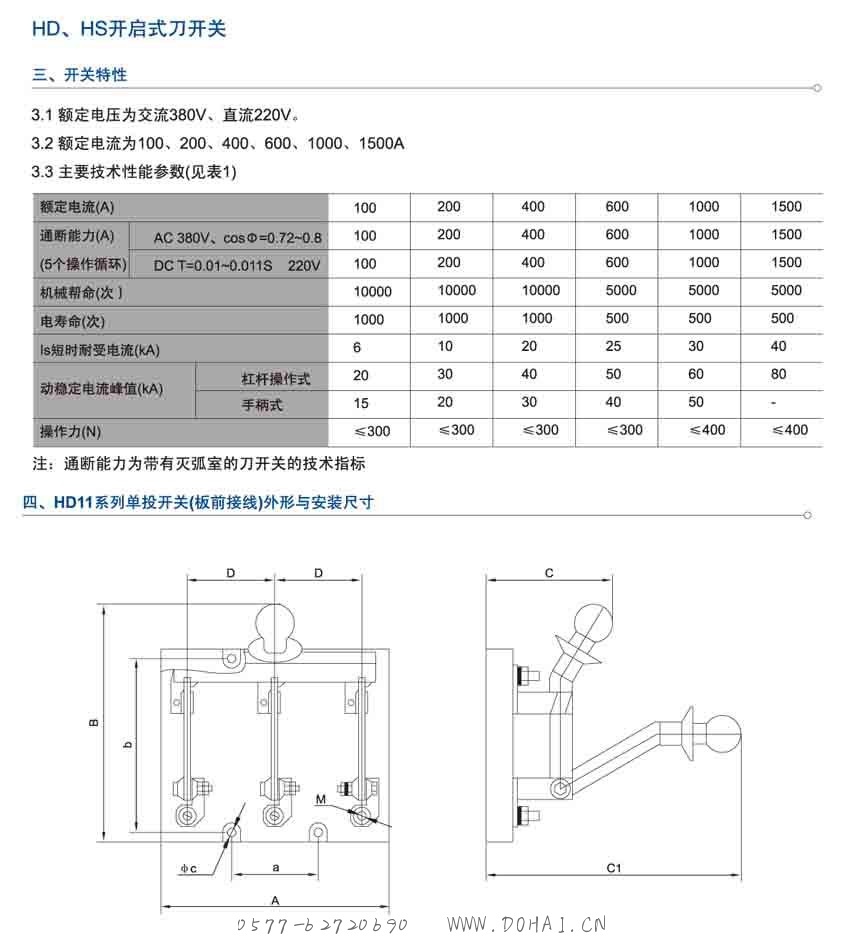

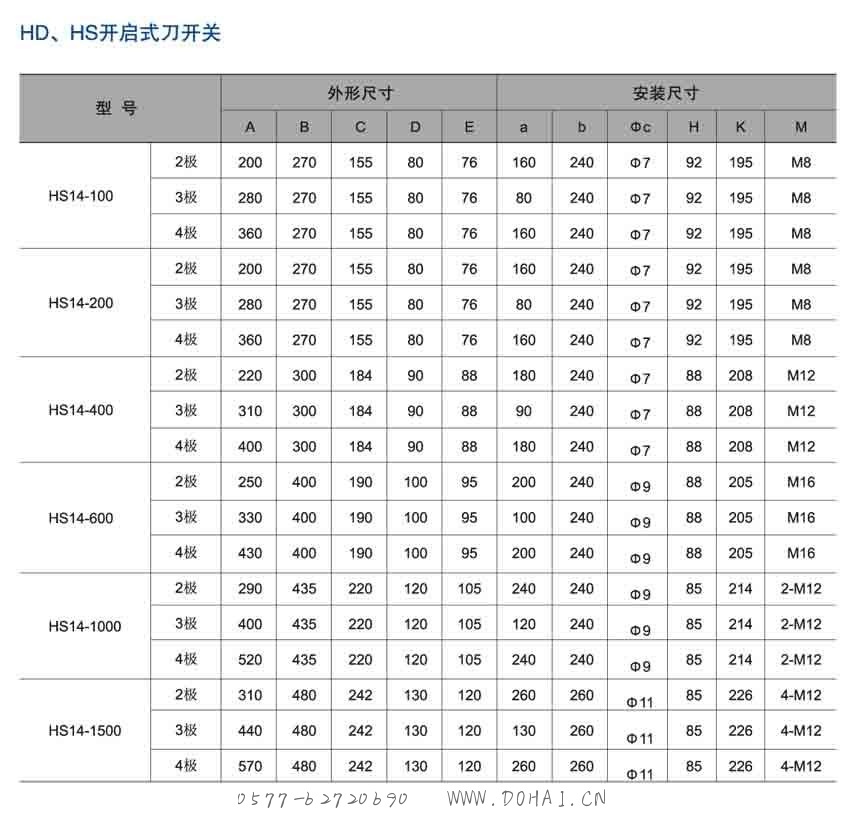

本文主要讲述HD11HS11部分,不过由于图纸里一并描述了HS13HD13以及HD14、HD17等规格,我在这里就一并放上来,关注11系列的朋友可以只关注这一部分的图纸。其他系列其实在另外文章里有详细描述。由于图纸里描述参数和安装尺寸已经比较详细,本人在这里就只例举一些常用的HD11以及HS11系列的型号,看图纸的直接往下拉即可。

HS11F-600-48-02

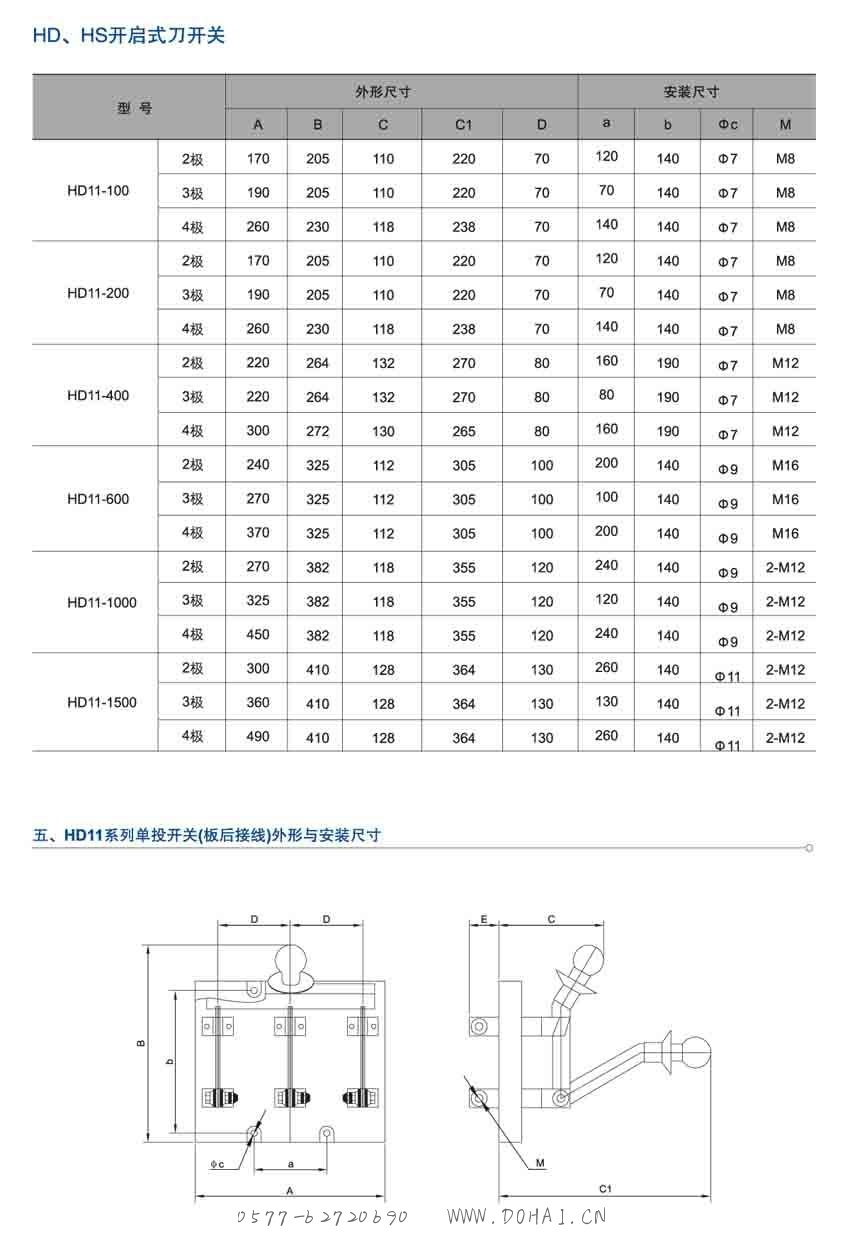

HD11单投刀开关

(389与398系列市面上不常见,HD11规格为老型传统闸刀型开关,不带防护盖,市面上整体的铜件规格较为实在的一个经典系列,由于没有保护盖肉眼直接可观察铜件尺寸)

HD11-100/18、HD11-200/18、HD11-400/18、HD11-600/18、HD11-1000/18、HD11-1500/18

HD11-100/28、HD11-200/28、HD11-400/28、HD11-600/28、HD11-1000/28、HD11-1500/28

HD11-100/38、HD11-200/38、HD11-400/38、HD11-600/38、HD11-1000/38、HD11-1500/38

HD11-100/48、HD11-200/48、HD11-400/48、HD11-600/48、HD11-1000/48、HD11-1500/48

HD11-100/19、HD11-200/19、HD11-400/19、HD11-600/19、HD11-1000/19、HD11-1500/19

HD11-100/29、HD11-200/29、HD11-400/29、HD11-600/29、HD11-1000/29、HD11-1500/29

HD11-100/39、HD11-200/39、HD11-400/39、HD11-600/39、HD11-1000/39、HD11-1500/39

HD11-100/49、HD11-200/49、HD11-400/49、HD11-600/49、HD11-1000/49、HD11-1500/49

HD11-200/289、HD11-400/289、HD11-600/289、HD11-1000/289、HD11-1500/289

HD11-200/389、HD11-400/389、HD11-600/389、HD11-1000/389、HD11-1500/389

HD11-200/489、HD11-400/489、HD11-600/489、HD11-1000/489、HD11-1500/489

HD11-200/398、HD11-400/398、HD11-600/398、HD11-1000/398、HD11-1500/398



HD11F防护罩型单投刀开关

(即带盖,有白盖与红盖之分)

HD11F-100/38,HD11F-200/38,HD11F-400/38,HD11F-600/38,HD11F-1000/38,HD11F-1500/38

HD11F-100/48,HD11F-200/48,HD11F-400/48、HD11F-600/48、HD11F-1000/48、HD11F-1500/48



HD11FA防误型锁扣式刀开关

(HD11F与HD11FA其实乃同系列,关键不同处为型号最后两位或三位结尾)

HD11FA-200/380,HD11FA-400/380,HD11FA-600/380,HD11FA-1000/380,HD11FA-1500/380

HD11FA-200/381,HD11FA-400/381,HD11FA-600/381,HD11FA-1000/381,HD11FA-1500/381

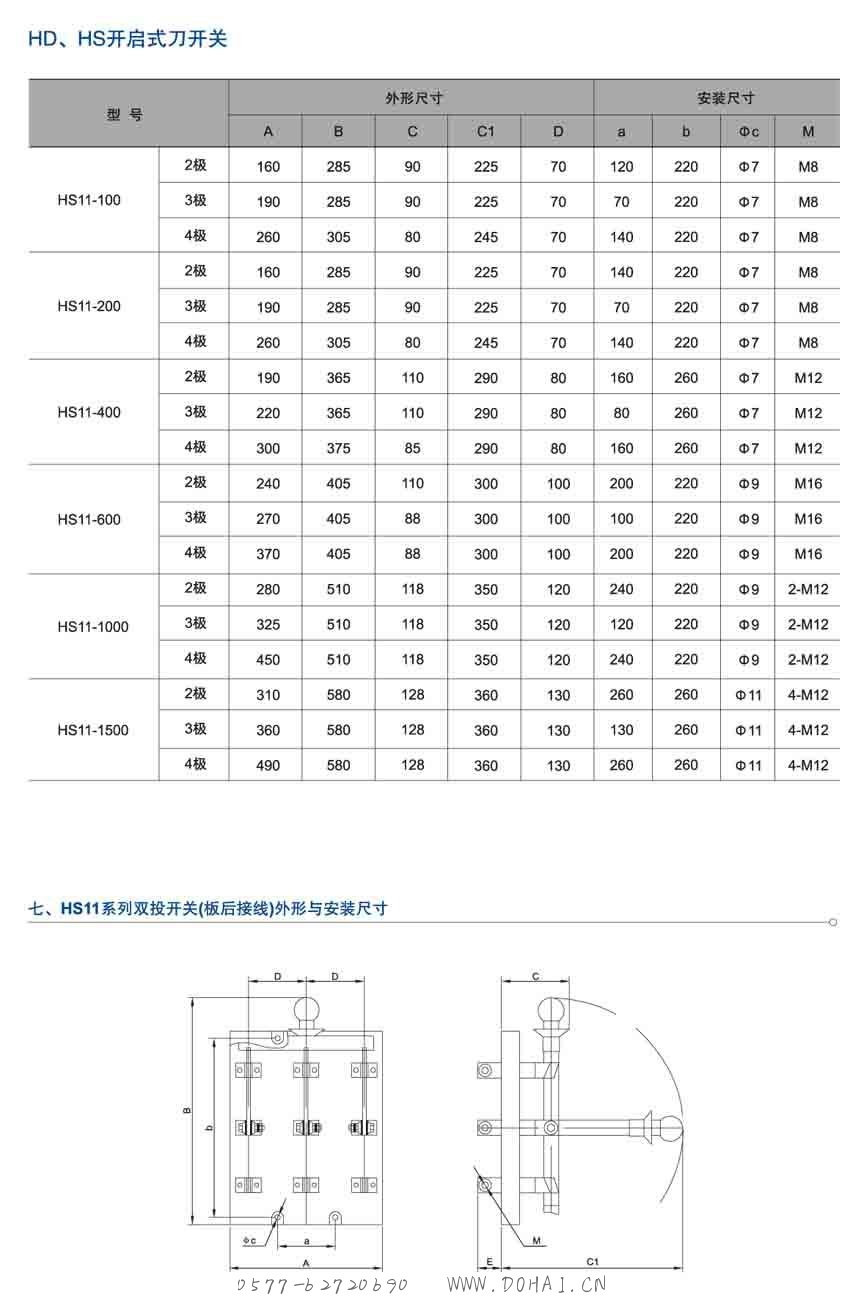

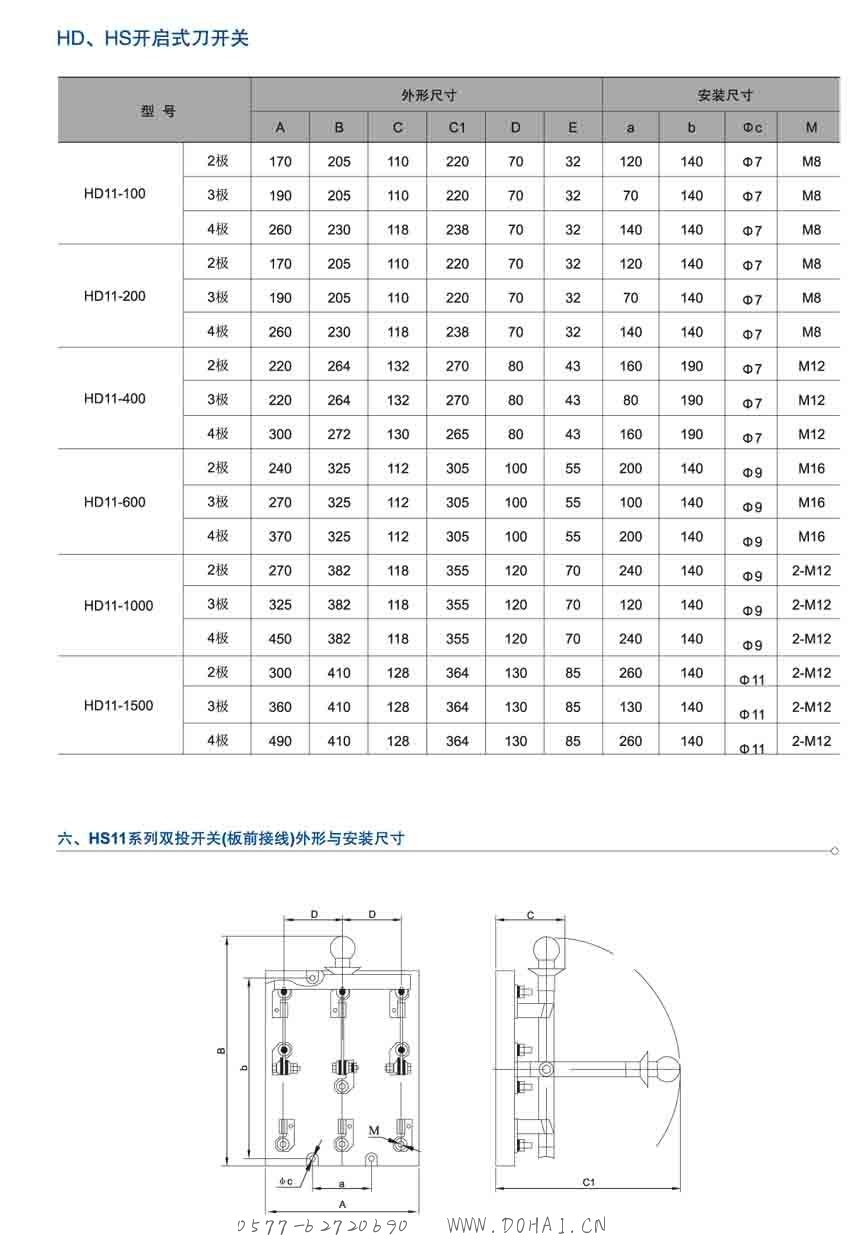

HS11双投刀开关

HS11-100/18,HS11-200/18,HS11-400/18,HS11-600/18,HS11-1000/18,HS11-1500/18

HS11-100/28,HS11-200/28,HS11-400/28,HS11-600/28,HS11-1000/28,HS11-1500/28

HS11-100/38,HS11-200/38,HS11-400/38,HS11-600/38,HS11-1000/38,HS11-1500/38

HS11-100/48,HS11-200/48,HS11-400/48,HS11-600/48,HS11-1000/48,HS11-1500/48

HS11-100/29,HS11-200/29,HS11-400/29,HS11-600/29,HS11-1000/29,HS11-1500/29

HS11-100/39,HS11-200/39,HS11-400/39,HS11-600/39,HS11-1000/39,HS11-1500/39

HS11-100/49,HS11-200/49,HS11-400/49,HS11-600/49,HS11-1000/49,HS11-1500/49



HS11F防护罩型双投刀开关

HS11F-100/28,HS11F-200/28,HS11F-400/28,HS11F-600/28,HS11F-1000/28,HS11F-1500/28

HS11F-100/38,HS11F-200/38,HS11F-400/38,HS11F-600/38,HS11F-1000/38,HS11F-1500/38

HS11F-100/48,HS11F-200/48,HS11F-400/48,HS11F-600/48,HS11F-1000/48,HS11F-1500/48
