HS11FD系列防误型(带接地)隔离刀开关

  • A+
所属分类:刀开关

本页介绍的接地开关为老款,新款接地开关的相关信息请发邮件:dohai@dohai.cn

一、适用范围及条件

本系列隔离开关适用于工矿企业及农村配电网络中,作为在有电压、无电流情况下,分合电路,隔离电源并短路接地保护时使用,以防止低压供电线路误接线、误操作,避免事故发生。

隔离开关可与自动空气断路器或剩余电流动作保护器(一体化电动操作合分闸型产品)配合使用,以避免隔离开关在有负荷的情况下分断和接通电路。

本隔离开关采用绝缘盖板、绝缘操作手柄,能够防止操作人员在操作过程中触及隔离开关的带电部位。

本产品适用下列工作条件:

1.    额定工作电压: 400V;

2.    额定工作频率: 50HZ;

3.    额定工作电流: 250A、400A、600A;

4.    额定短路电流: 10KA、25KA;

5.    防误微动开关输出容量: 220V/3A;

6.    机械寿命: 10000次;

7.    温升小于 65℃;

8.    周围环境温度: ―25℃~55℃;

9.    空气相对湿度: 20%~90%;

10.   海拔高度≤2000m;

11.   在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

12.   无显著摇动和冲击振动的场所。

二、型号含义及产品简介

1.型号含义:

HS11-250/38FD,HS11-400/38FD,HS11-600/38FD,HS11-250/48FD,HS11-400/48FD,HS11-600/48FD。

Ue:AC400V;Ie:250A,400A,600A;Ith:600A;Ui:1000V;Uimp:8kV;Icw:30kA/1s;使用类别:AC-20A;极数:3P,4P

2.产品简介:

HS11FD-(600A/4P、400A/4P、250A/4P)隔离开关主要部件由绝缘底座、电源端接线柱和静刀口、负载接线柱、静接地刀口及四刀动片联动转换装置、 防误开关、发光二极管组成。

工作原理:隔离开关手柄向上运动至限位时,四刀动片联动转至上电源侧,并与四个静刀片闭合后,即形成下侧四个接线端子与上侧四个接线端子分别相通,接通了供电线路。

操作手柄向下运动180°至限位时,四个动刀片联动脱离电源侧接线端子,运动至四个接地静刀口而闭合形成安全接地。

防误闭锁与解锁:(闭锁)隔离开关配合剩余电流保护器、自动断路器串联使用。当需要接通电源时,先将自动开关剩余电流保护器电源开关断开,然后将隔离开关手柄向上运动闭合后,再操作防误开关手柄与隔离开关手柄相扣。此时,防误装置内部开关接通,再接通剩余电流保护器电源使之合闸送电。

(解锁)当需停电检修时,先断开剩余电流保护器电源开关切断供电电源,再将防误装置手柄解锁,并脱离隔离开关手柄。如误操作隔离开关手柄,因手柄被锁定不能脱开,只有将防误手柄向下运动解锁;此时,防误装置内部开关断开,断开了剩余电流保护器电源,切断了主电路。由于电源端刀片和接地端刀片共用一组四个动刀片,能够有效的防止带地线合闸。

产品符合(IEC947-3)、GB14048.3-2002标准的要求,符合国家电网(福建省)指定接地刀开关(DOHAI)标准。

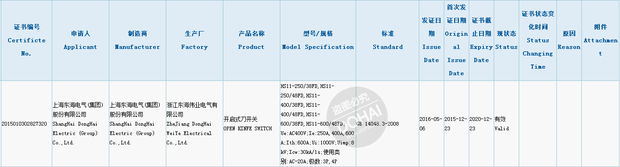

CCC证书编号:2015010302827320

三、产品结构与安装尺寸

附图说明:

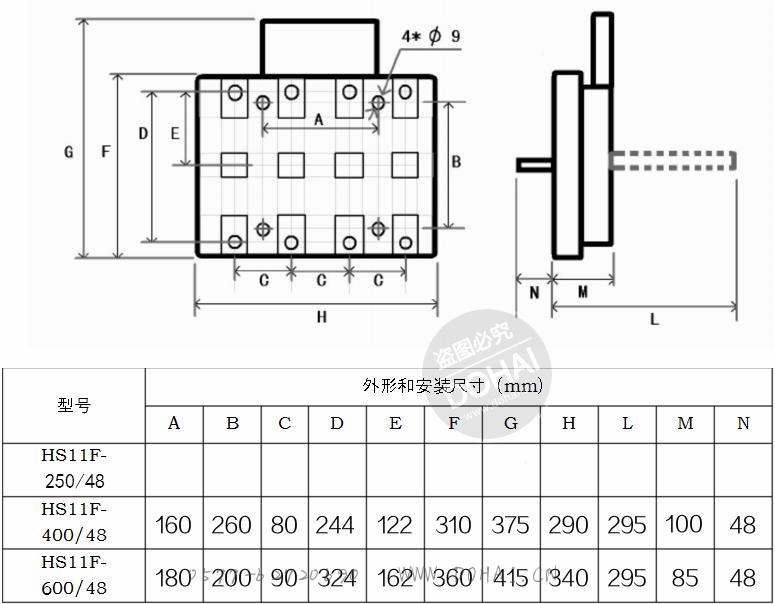

上海东海电气集团 HS11FD-250A/400A/600A/4P 外形尺寸安装尺寸

上海东海电气集团 HS11FD-250A/400A/600A/4P  2016款外形尺寸已变,新尺寸参数请联系索取。

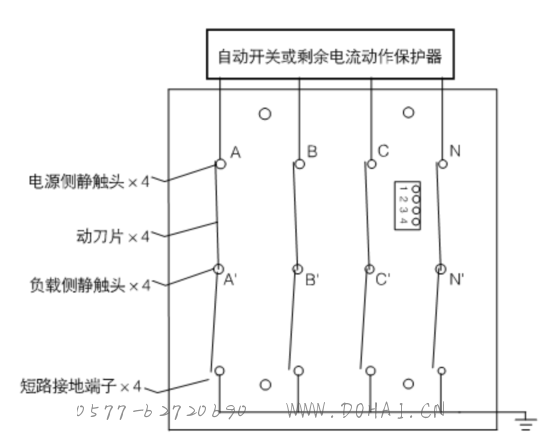

本产品为板前接线。隔离开关上侧有四个接线柱A、B、C、N(称进线电源),刀闸下侧有四个接线柱A´、B´、C´、N´(称负载接线)。隔离开关右下侧留有一个专用接地柱(接地使用请按相关标准做好接地)。

手柄联动四个动刀片,向上扳动至上止点为接通电源,向下扳动至下止点,将负载侧四线并联并短路接地,以达到接地安全保护目的。

防误开关:带有机械锁扣式防误开关,只有在先解除防误开关手柄与隔离开关手柄的扣后,才能操作隔离开关分断。操作隔离开关闭合后,再将防误开关手柄与隔离开关手柄闭合后其配套使用的自动断路器开关、剩余电流保护器才能恢复送电。

发光二极管亮时,严禁操作隔离开关分断,只有确认隔离开关无电源或发光二极管全灭时(有接地故障或其他故障时即使二极管熄灭也不能表明隔离开关无电压,要进一步确认)才能操作分断。

四、接线安装

接线:四根进电源线和四根负载线建议用75—100mm2铜多芯工作电压大于500V的软绝缘线,接头应采用相应铜端子接头、并进行局部绝缘处理。接地面积不小于16 mm2铜绝缘线,其接地电阻小于4Ω。各接线切勿松动。

隔离开关右上侧有四个小型接线端子,从上至下数为1、2、3、4。防误开关手柄开锁后,1、2为断开,3、4为闭合;防误开关手柄与隔离开关手柄相扣闭合后,1、2为接通,3、4为断开。

五、送电、停电操作

检查接线无误方可送电:

送电操作:在确认隔离开关上侧的接线无电压,可将隔离开关手柄向上扳至上止点,再将防误开关手柄向上运动至隔离开关手柄位置并扣牢,其防误开关内部的微动开关接通。再将配套的自动开关断路器、剩余电流动作保护器的辅助电源开关接通。(根据不同的配用产品延时不同的时间)即向隔离开关送电,三只发光二极管全亮。送电完毕。

停电操作:先断开配套使用的自动开关断路器、剩余电流动作保护器的辅助电源开关,隔离开关处于无电压状态,三只发光二极管熄灭,接着进一步确认隔离开关应处无电压状态,然后将防误开关的手柄与隔离开关手柄分离解锁。再将隔离开关手柄向下扳至180°下止点闭牢。其刀闸下侧四个接线柱和供电线路并联接地,为安全起见,再进一步确认隔离开关处无电压状态方可进行下一步工作。

在维护期间请在隔离开关手柄上悬挂“严禁合闸”字样。

六、使用与维护

1、在正常情况下,禁止带负载进行分、合闸操作。分闸操作时,应人工将闭锁机构置于开启位置;合闸操作后应检查闭锁机构处于闭合位置。

2、隔离开关必须在线路与电源隔离(即不带电)情况下才允许检修、试验。接地时必须在线路端验明无电压,方可合上短路接地端。

3、定期修理动、静刀片灼伤,清扫隔离开关上的灰尘和污物。

4、动静刀片、绝缘底版和绝缘盖板有严重损伤,影响使用建议使用者予以更换。

5、检查紧固件连接是否可靠,在刀片及其它机械摩擦部分表面涂以工业凡士林油(导电膏)。

6、隔离开关投入使用后应定期进行检修。

7、定期检查微动开关的接点和引线。

8、本产品在一年内确因质量问题,本公司实行三包,并终身维修。

注:图中的防误微动开关的电路与主电路和其他电路可为独立电路,其微动开关只是一组常开与常闭触点,其触电容量为220V/3A。
