一:开关简介

HG1熔断器式隔离器

HG1系列熔断器式隔离器(以下简称隔离器),适用于交流50Hz、额定电压400V、约定发热电流至63A的具有高短路电流的配电电路和电动机电路中,用作电源隔离器,并作为电路短路保护之用。

本隔离器结构简单、操作方便,符合IEC60947-3、GBI4048.3标准。

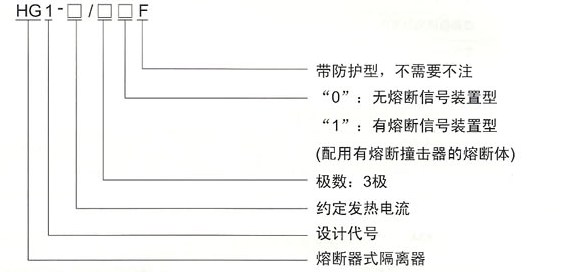

二:型号及含义

HG1熔断器式隔离器的型号及含义

常见的HG1熔断器式隔离器规格有:

HG1-32/3 HG1-32/3F HG1-63/3 HG1-63/3F

三:结构特征

HG1熔断器式隔离器主要由底板、基座、支持件等部分组成,三组主触头装在基座上,圆筒形熔断体插在支持件内直接作为动触头用,由操作手柄带动支持件,使熔断体与主触头接通或断开。

操作手柄装在隔离器的右侧,带防护型手把装在隔离器的正中央、并带有安全防护板。隔离器中基座、支持件等均由耐弧塑料压制而成,使用安全可靠,且结构简单、拆装方便。

隔离器中装有一组或两组可接通与分断的辅助触头,它随主触头的接通而接通、断开而断开,其辅助静触头装在基座上、动触头装在支持件内。

隔离器右侧可装辅助微动开关,并配用带熔断撞击器的熔断体,当隔离器某极熔断体熔断使撞击器弹出时,通过传动轴触动微动开关而发出熔断信号,可作缺相检测保护之用。

四:主要技术参数

1.隔离器的主要技术参数(见表1)

2.HG1隔离器与熔断体的配用关系(见表2)

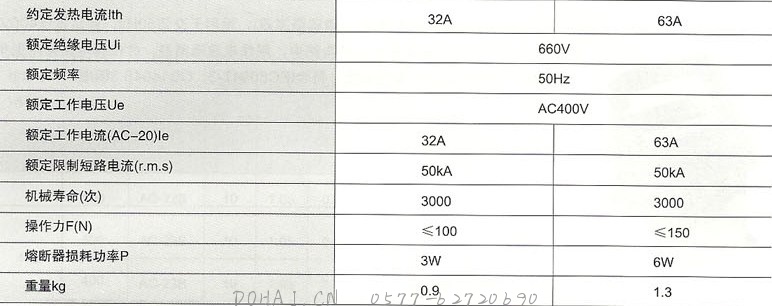

表1:隔离器的主要技术参数

HG1熔断器式隔离器的主要技术参数

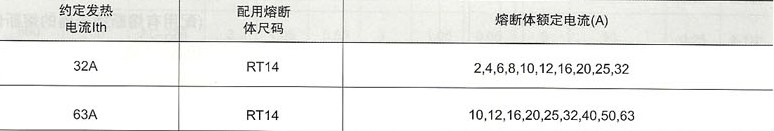

表2:隔离器与熔断体的配用关系

HG1熔断器式隔离器与熔断提的配用关系

3.辅助触头的主要参数                                                                      4.辅助微动开关(KWX的主要参数)

额定电压Ue:AC400V                                                                         额定电压Ue:AC230V

额定频率:50Hz                                                                                    额定频率:50Hz

额定电流Ie:6A                                                                                     额定电流Ie:3A

使用类别:AC-11                                                                                 使用类别:AC-15

随主触头接通而接通、断开而断开                                                     一常开/常闭触点

符合:GBI4048.5

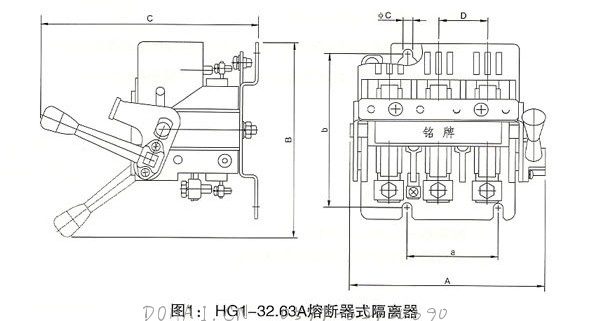

五:外形与安装尺寸(见图1、图2、表3)

HG1熔断器式隔离器的外型及安装尺寸

HG1熔断器式隔离器的外型及安装尺寸

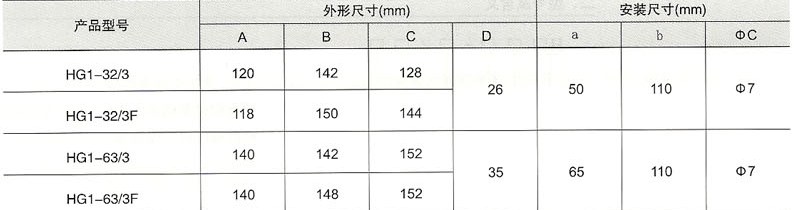

表3

HG1熔断器式隔离器的外型及安装尺寸的参数
