HR17(HG2B)条形熔断器式隔离开关

  • A+
所属分类:产品目录 隔离开关

上海东海电气集团有限公司欢迎您

一:开关简介

HG2B条形熔断器式隔离开关

HR17HG2B)系列条形熔断器式隔离开关适应于交流50Hz、额定电压至660V、约定发热电流至630A、可带负荷操作,首创电流互感器与条形开关一体化,具有上下进出线对调方便、可三相单独分断、亦可三相同时分断等优点,广泛用于成套产品及进口箱式变电站中。

开关新颖美观,符合IEC60947-3、GBI4048.3标准。

二:型号及含义

HG2B条形熔断器式隔离开关的型号及含义

常见的HR17HG2B)条形开关规格型号有:

HR17(HG2B)-160 HR17(HG2B)-250 HR17(HG2B)-400 HR17(HG2B)-630

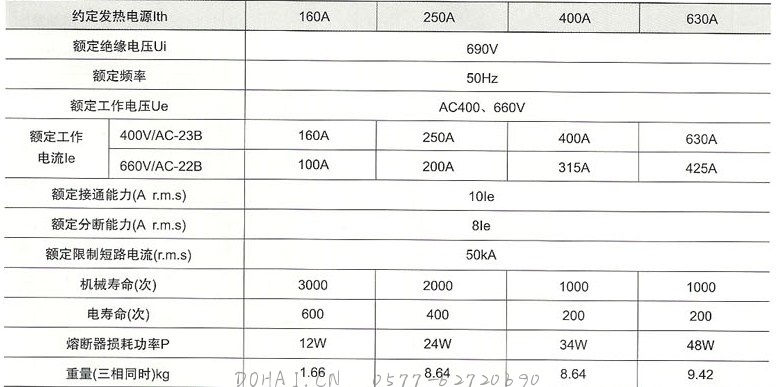

三:主要技术参数

HG2B条形熔断器式隔离开关的主要技术参数

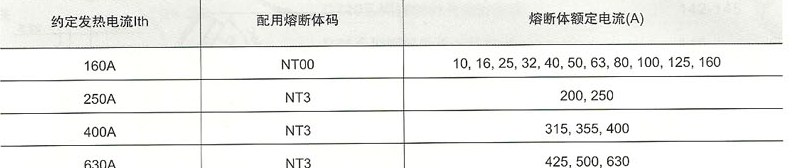

开关与熔断体的配用关系

HG2B条形熔断器式隔离开关与熔断提的配用关系

注:NT3-200、250A熔断器属非标熔体,请到我们公司订购或定做

四:外形与安装尺寸

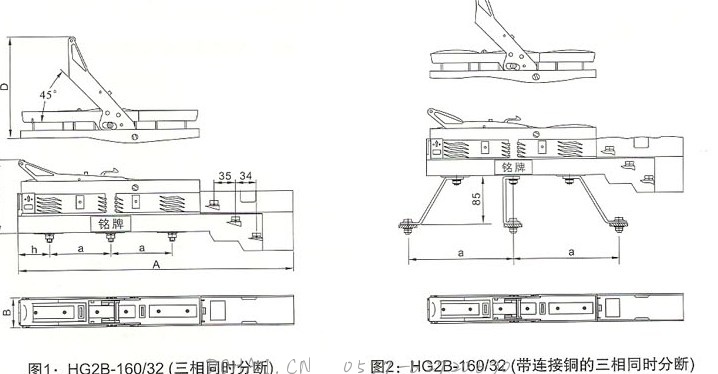

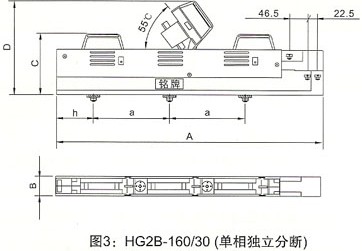

1.HR17(HG2B)-160A的外表与安装尺寸(见表3、图1-3)

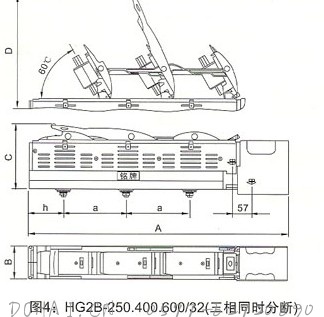

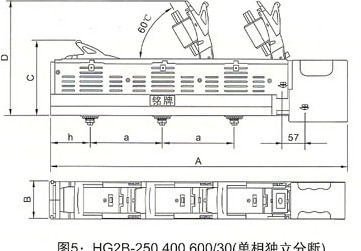

2.HR17(HG2B)-250、400、630A的外形与安装尺寸(见表3、图4-5)

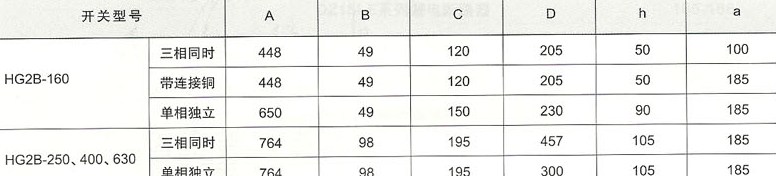

表3:HR17(HG2B)-160~630A开关的外形与安装尺寸

HG2B-160~630A开关的外形与安装尺寸

HG2B-160~630A开关的安装示意

HR17(HG2B)条形熔断器式隔离开关的外形与安装尺寸

如果你希望了解HR17(HG2B)条形熔断器式隔离开关的更多内容,如产品使用说明书,价格,更换等相关信息,请联系我们
