HR6熔断器式隔离开关

一:开关简介

HR6熔断器式隔离开关

HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流400V和660V(45N~62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关、并作电路保护之用,但一般不作为直接开闭单台电动机之用。

开关符合IEC60947-3、GBI4048.3标准。





二:型号及含义

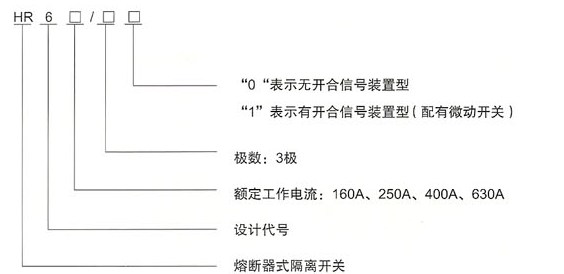

HR6熔断器式隔离开关的型号及含义

一些常见HR6熔断器式隔离开关规格型号有:HR6-160/3,HR6-250/3.HR6-400/3,HR6-630/3

还有些较少用的如规格HR6-63A/310(HR6-160/63A),HR6-100A/310(HR6-160/100A),HR6-125A/310(HR6-160/125A),HR6-200A/310(HR6-250/200A),HR6-350A/310(HR6-400/350A),HR6-425A/310(HR6-630/425A),HR6-500A/310(HR6-630/500A).这些规格外形尺寸其实与常用的一直,只是熔芯所能承受的电流非标而已。有兴趣的可以拨打我们的热线询价:0577-62720690

三:结构特征

HR6熔断器式隔离开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室两部分,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。

NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便的从底座上拆下,使得安装和更换熔断体很方便。底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。

四:主要参数

1、开关与熔断体的配用关系

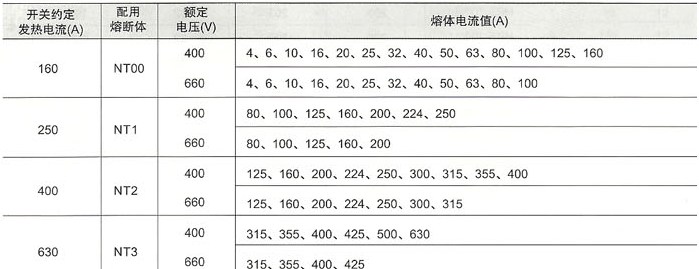

HR6熔断器式隔离开关与熔断体的配用关系

2、HR6开关主要技术参数

型号 HR6-160 HR6-250 HR6-400 HR6-630
额定绝缘电压(V) 660 660 660 660
约定发热电流(A) 100 250 400 630
额定工作电流(A) 440V 160 250 400 630
660V 100 200 315 425
额定接通和分断能力(A)(1.05Ue时) 400V,COSΦ=0.35 AC-23B 接通 1280 2000 3200 5040
分断 960 1500 2400 3780
660V, COSΦ=0.65 AC-22B 接通 480 750 1200 1890
分断 480 750 1200 1890
额定熔断短路电流(kA) 50 50 50 50
最大预期峰值电流(kA) 100 100 100 100
污染等级 3 3 3 3
安装类别

3、辅助开关额定电压交流400V,约定发热电流6A,使用类别为AC-15,额定控制容量300VA。

五:外形与安装尺寸

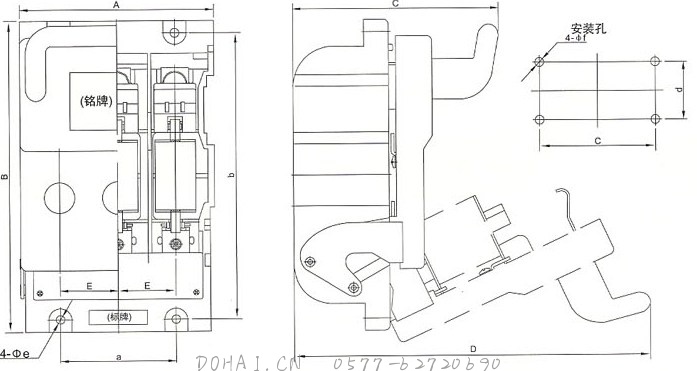

HR6熔断器式隔离开关的外型及安装尺寸

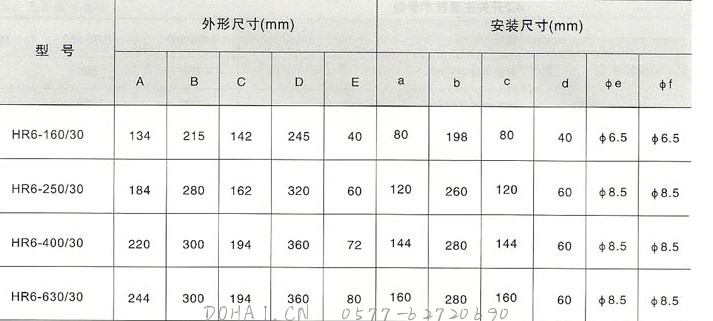

HR6熔断器式隔离开关的外型尺寸详细参数

如果你希望了解HR6熔断器式隔离开关的更多内容,如产品使用说明书,价格,维修保养等相关信息,请联系我们
