HR6-160/310

  • A+
所属分类：外形展示

本公司自主生产HR6-63A/310、HR6-100A/310、HR6-160A/310，自产自销，欢迎来电咨询。电话：0577-62720690

适用范围
HR6系列熔断器式隔离开关(以下简称开关)。主要用于额定电压交流660V(45－62Hz)，约定发热电热至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。本产品性能符合IEC947－3、GB14048.3标准。

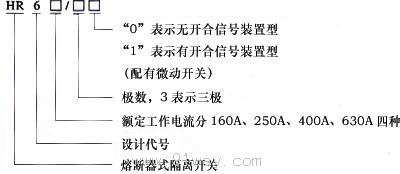

型号及含义


结构特征：
开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
NT型熔断体装在盖的内部，盖可沿支持件呈扇形旋转民，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体部很方便。底座上具有三组安装孔，以满足各种开关柜内及面板上安装的要求。开关的侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。

主要技术参数

熔断体基本参数
型号
额定电压（V）
额定电流（A）
380
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
660
4、6、10、16、20、25、32、35、40、50、63、80、100
NT1
380
80、100、125、160、200、224、250
660
80、100、125、160、200
NT2
380
125、160、200、224、250、300、315、355、400
660
125、160、200、224、250、300、315
NT3
380
315、355、400、425、500、630
660
315、355、400、425
HR6系列熔断器式隔离开关开关技术参数
型号
HR6-160
HR6-250
HR6-400
HR6-630
额定绝缘电压（V）
660
660
660
660
约定发热电流（V）
160
250
400
630
额定工作电流（A）
380V
160
250
400
630
660V
100
200
315
425
380V.COSφ=O.35 AC23B 接通
1280
2000
3200
5040
额定接通和分断能力（A）（1.05Ue时）
分断
960
1500
2400
3780
660V.COSφ=0.65 AC22B 接通
480
750
1200
1890
分断
480
750
1200
1890
额定熔断短路电流KA
50
50
50
50
最大预期峰值电流KA
100
100
100
100
配用NT熔断器型号
00
1
2
3
污染等级
3
3
3
3
安装类别
Ⅲ
Ⅲ
Ⅲ
Ⅲ

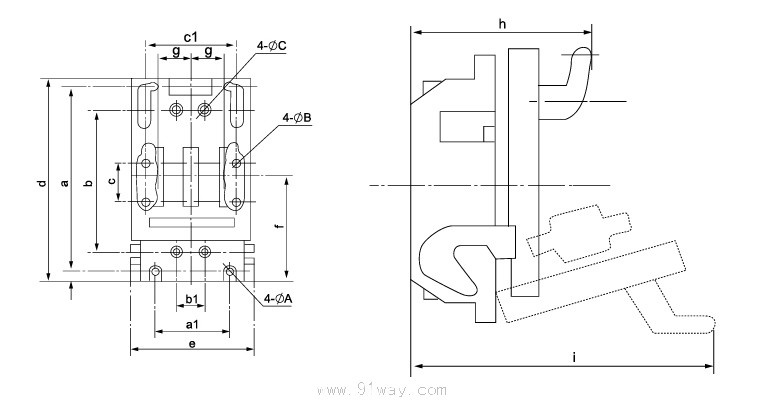

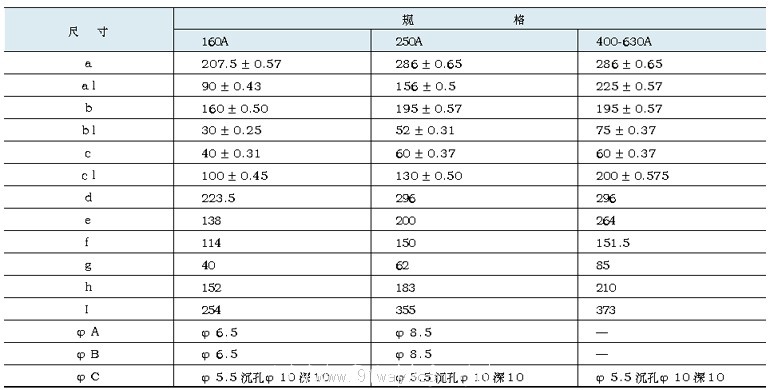

HR6系列熔断器式隔离开关外形及安装尺寸:
