环网和两端供电网的潮流计算

普通环网潮流计算
1) 作等值电路

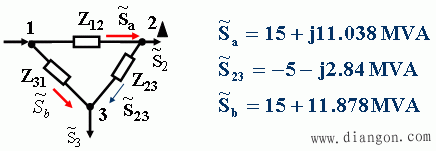

2) 环网中的初步功率分布

如果环网各段线路的导线型号相同，长度分别为l1、l2和l3，那么

可见：

如果支路功率由两个方向实际流入一个节点，则该节点称为功率分点，可以标为▲。

3) 环网中的实际功率分布和电压降落
从功率分点将环网解开成两个开式网，然后分别对两个开式网计算功率分布和电压降落。

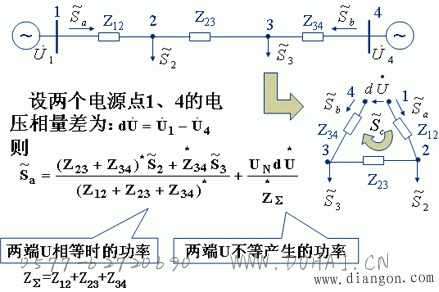

两端供电网潮流计算

——称为循环功率。
注意：循环功率的正向与电压差的取向有关，如果取则循环功率由节点1流向节点4时为正；反之，取循环功率由节点4流向节点1时为正。

(总原则：无电源的外电路，循环功率由高电位流向低电位；有电源的内电路，循环功率由低电位流向高电位。)

其它计算与普通环网相同。
