计算机12位A/D转换器AD574

  • A+
所属分类:机电一体化
AD574是一个完整的12位逐次逼近式带三态缓冲器的A/D转换器,它可以直接与8位或16位微型机总线进行接口。AD574的分辨率为12位,转换时间为15~35μs。AD574有6个等级,其中AD574AJ、AD574AK和AD574AL适合在0~+70℃温度范围内工作,AD574AS、AD574AT和AD574AV适合在-55~+125℃温度范围内工作。
1.AD574的电路组成

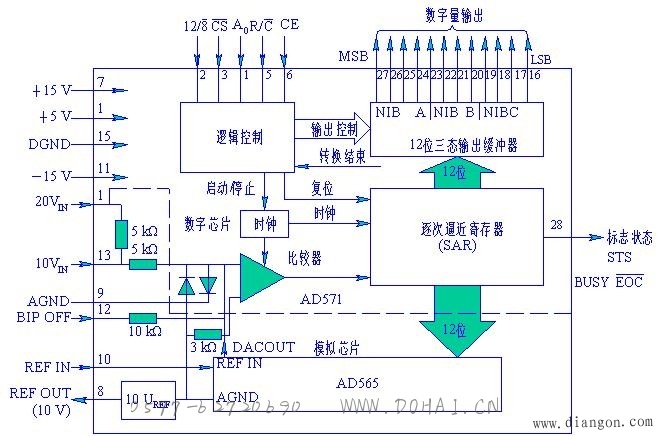

AD574的原理框图如图1所示。AD574由模拟芯片和数字芯片两部分组成。

图1 AD574原理框图
2AD574的引脚功能说明

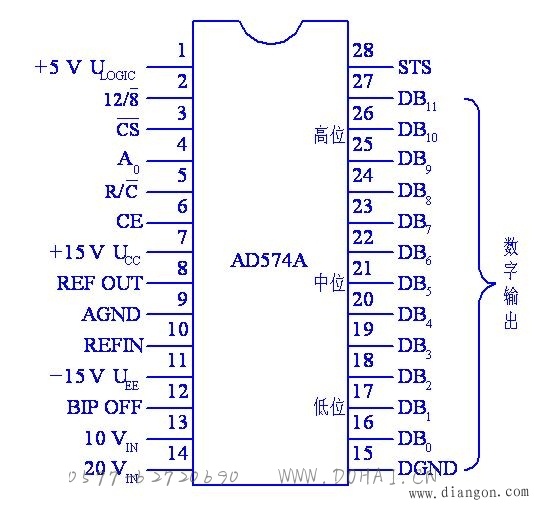

AD574各个型号都采用28引脚双列直插式封装,引脚图如图2所示。

图2 AD574引脚图

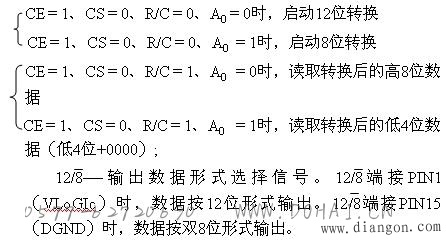

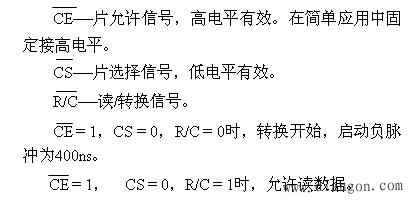

AD574各主要管脚的功能如下:
DB0~DB11——12位数据输出,分三组,均带三态输出缓冲器。
ULOGIC——逻辑电源+5V(+4.5~+5.5V)。
UCC——正电源+15V(+13.5~+16.5V)。
UEE——负电源-15V(-13.5~-16.5V)。
AGND、DGND——模拟和数字地。


STS——转换状态信号。转换开始STS=1,转换结束STS=0。
10VIN——模拟信号输入。单极性0~10V,双极性±5V。
20VIN——模拟信号输入。单极性0~20V,双极性±10V。
REFIN——参考电压输入。
REFOUT——参考电压输出。
BIPOFF——双极性偏置。

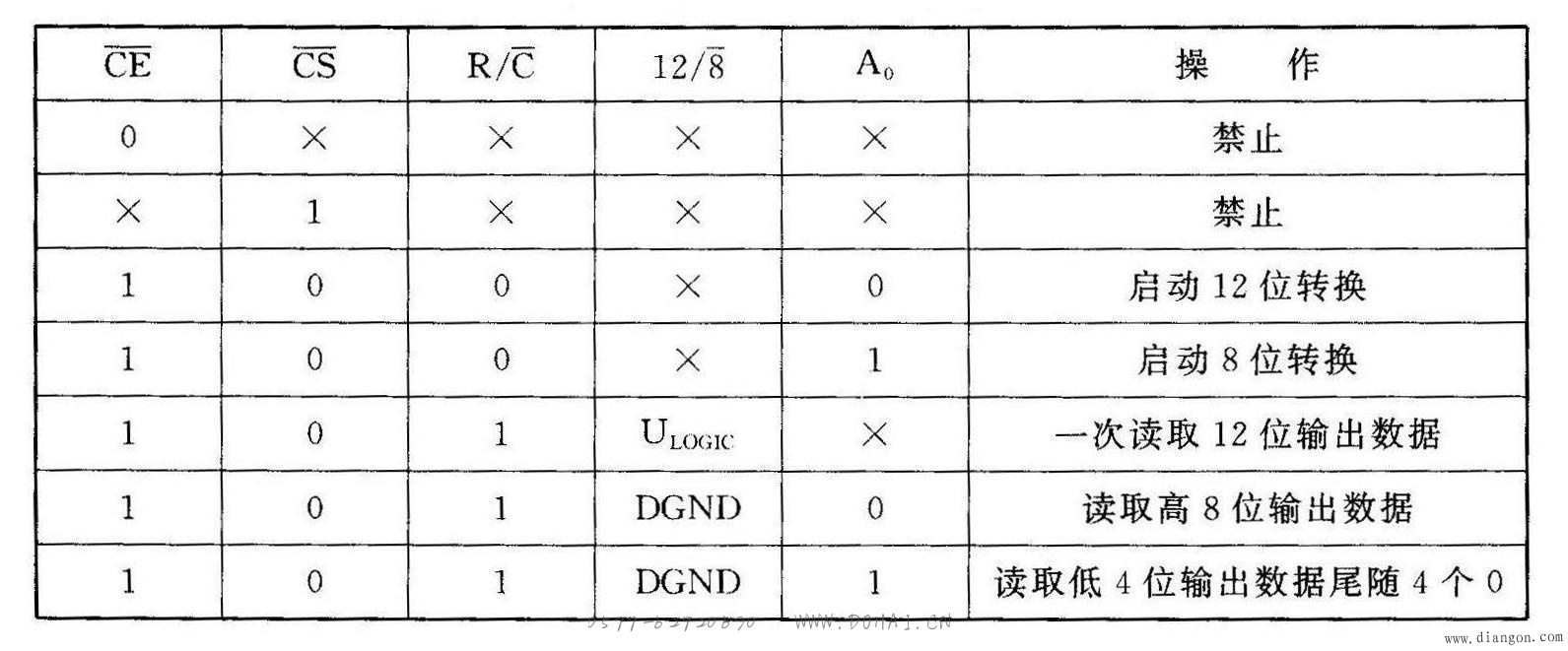

AD574的真值表如表所示。单极性输入电路和双极性输入电路分别如图3、图4所示。
表 AD574真值表

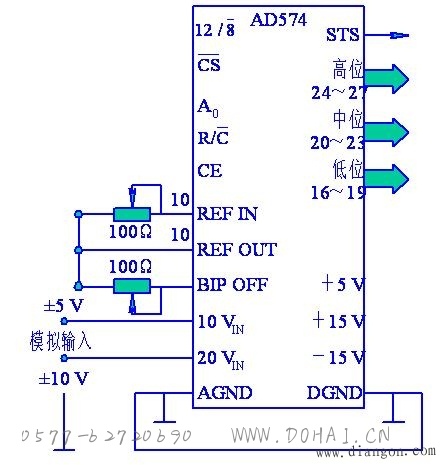

图3 AD574单极性输入电路

图4 AD574双极性输入电路
