1.电路组成及转换原理
ADC0809是一种带有8位转换器、8位多路转换开关以及与微处理机兼容的控制逻辑的CMOS组件。8位A/D转换器的转换方法为逐次逼近法。在A/D转换器的内部含有一个高阻抗斩波稳定比较器，一个带有模拟开关树组的256R分压器，以及一个逐次逼近的寄存器。八路的模拟开关由地址锁存器和译码器控制，可以在8个通道中任意访问一个单边的模拟信号，其原理框图如图1所示。
ADC0809无需调零和进行满量程调整，又由于多路开关的地址输入能够进行锁存和译码，而且它的三态TTL输出也可以锁存，因此易于与微处理机进行接口。
从图中可以看出，ADC0809由两大部分组成。第一部分为八通道多路模拟开关，它的基本原理与CD4051类似。它用来控制C、B、A端子和地址锁存允许端子，可使其中一个通道被选中。第二部分为一个逐次逼近型A/D转换器，它由比较器、控制逻辑、输出缓冲锁存器、逐次逼近寄存器以及开关树组和256R电阻分压器组成。后两种电路（即开关树组和256R电阻分压器）组成D/A转换器。
控制逻辑用来控制逐次逼近寄存器从高位到低位逐次取“1”，然后将此数字量送到开关树组（8位开关），用来控制开关S7～S0与参考电平相连接。参考电平经256R电阻分压器后，输出一个模拟电压Uo， Uo、Ui在比较器中进行比较。当Uo>Ui时，本位D＝0；当Uo≤ Ui时，本位D＝1。因此，从D7～D0比较8次即可逐次逼近寄存器中的数字量，即与模拟量Ui所对应的数字量相等。此数字量送入输出锁存器，并同时发转换结束脉冲。

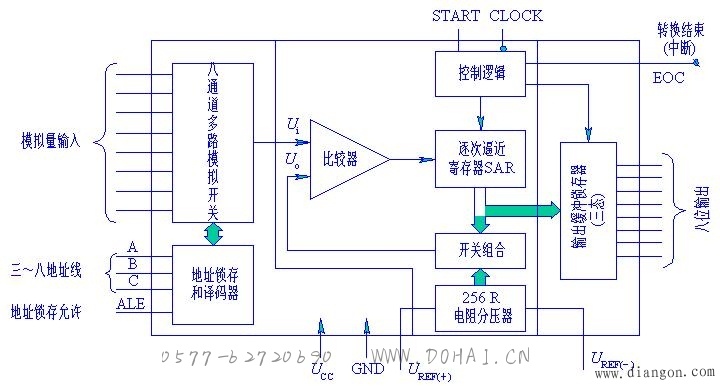

图1 ADC0808/0809的原理框图
2. ADC0808/0809的外引脚功能

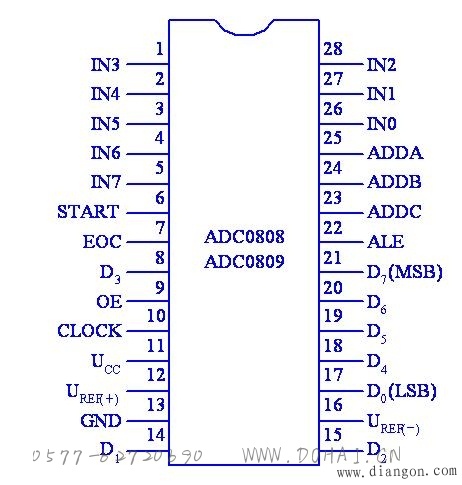

ADC0808/0809的管脚排列如图2所示，其主要管脚的功能如下：
IN0～IN7——8个模拟量输入端。
START——启动A/D转换器，当START为高电平时，开始A/D转换。
EOC——转换结束信号。当A/D转换完毕之后，发出一个正脉冲，表示A/D转换结束。
此信号可作为A/D转换是否结束的检测信号或中断申请信号。
OE——输出允许信号。如果此信号被选中，则允许从A/D转换器的锁存器中读取数字量。
CLOCK——时钟信号。
ALE——地址锁存允许，高电平有效。当ALE为高电平时，允许C、B、A所示的通道被选中，并将该通道的模拟量接入A/D转换器。
ADDA、ADDB、ADDC——通道号地址选择端，C为最高位，A为最低位。当C、B、A为全零（000）时，选中IN0通道接入；为001时，选中IN1通道接入；为111时，选中IN7通道接入。
D7～D0——数字量输出端。
UREF（+）、ＵREF（-）——参考电压输入端，分别接+、-极性的参考电压，用来提供D/A转换器权电阻的标准电平。在模拟量为单极性输入时, UREF（+）＝5V，ＵREF（-）＝0V;当模拟量为双极性输入时，UREF（+） =+5V，ＵREF（-） =-5V。
图2 ADC0808/0809管脚排列图
