机械式电度表的接法

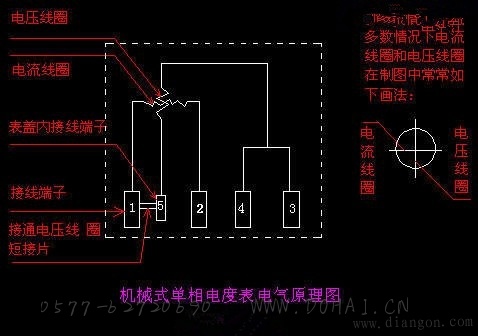

1、单相电度表的构成及电路原理图

单相有功电度表(简称:单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成,只要电流线圈通过电流,同时电压线圈加有电压,转盘就受到电磁力而转动。。单相电度表共有5个接线端子,其中有两个端子在表的内部用连片短接,所以,单相电度表的外接端子只有4个,即1、2、3、4号端子。由于电度表的型号不同,各类型的表在铅封盖内都有4各端子的接线图。原理图如下

 2、直接接入法

如果负载的功率在电度表允许的范围内,即流过电度表电流线圈的电流不至于导致线圈烧毁,那么就可以采用直接接入法。

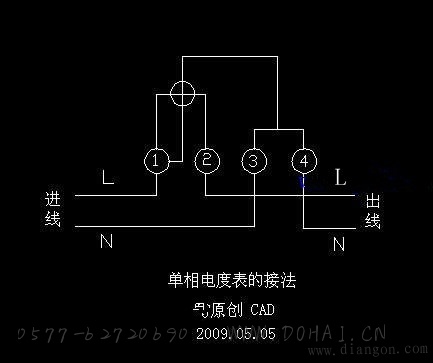

直接接入法:单相电度表共有四个接线端子,从左至右按1、2、3、4编号,如下图

接线一般有两种一般是1、3接进线,2、4接出线;另一种是按1、2接进线,3、4接出线。无论何种接法,相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊,具体的接线方法需要参照接线端子盖板上的接线图去接。

 3、经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电度表的电流线圈。接法有两种:

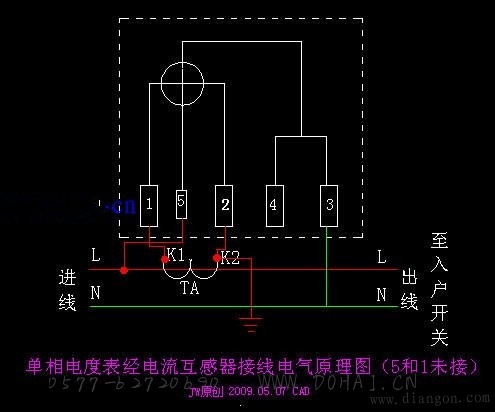

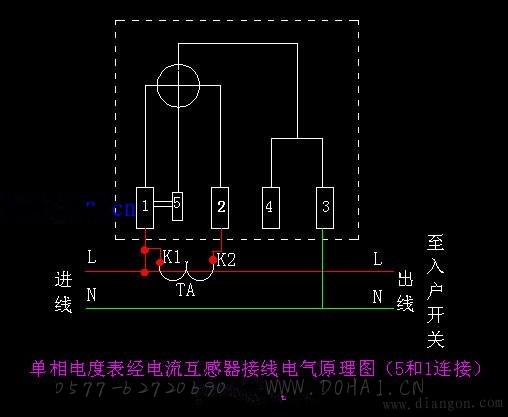

(1)单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开,所以互感器的K2端子禁止接地。如图

(2)单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开,所以互感器的K2端子应该接地。同时,电压线圈应该接于电源两端。

4、机械式三相四线制有功电度表的常用接法,如下图

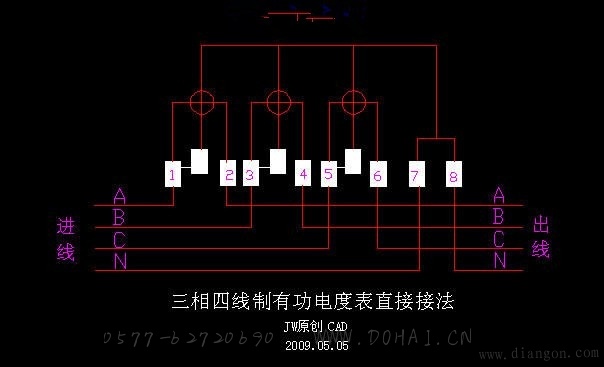

  (1)直接接入法

如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。

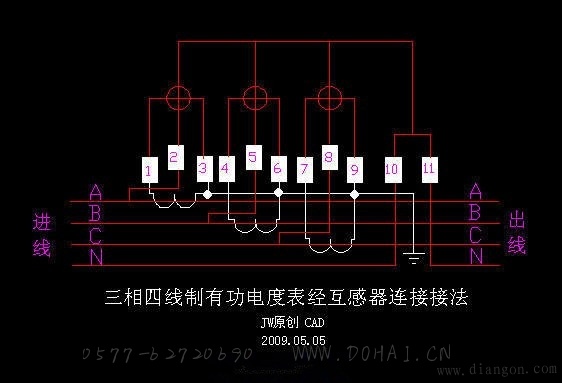

(2)经互感器接入法

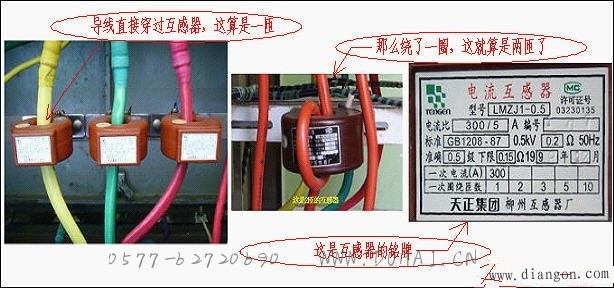

度表测量大电流的三相电路的用电量时,因为线路流过的电流很大,例如300-500A,不可能采用直接接入法,应使用电流互感器进行电流变换,将大的电流变换成小的电流,即电度表能承受的电流,然后再进行计量。一般来说,电流互感器的二次侧电流都是5A,例如300/5,100/5。

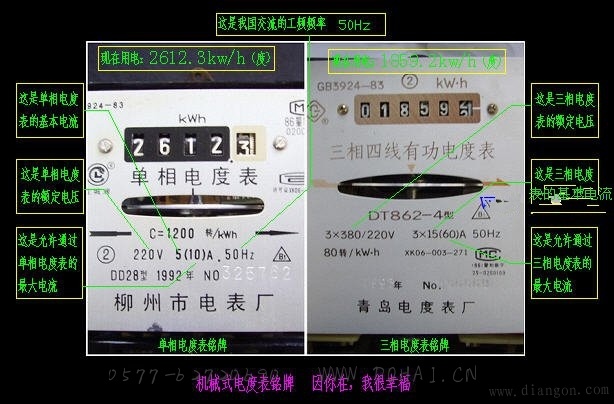

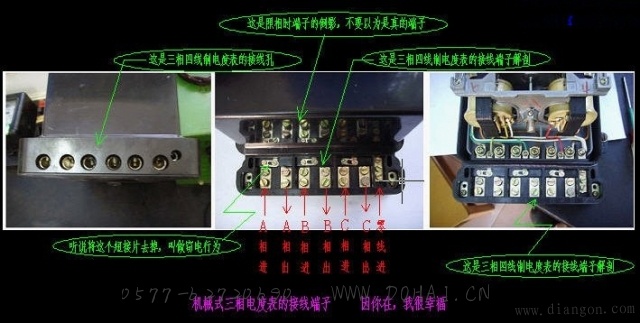

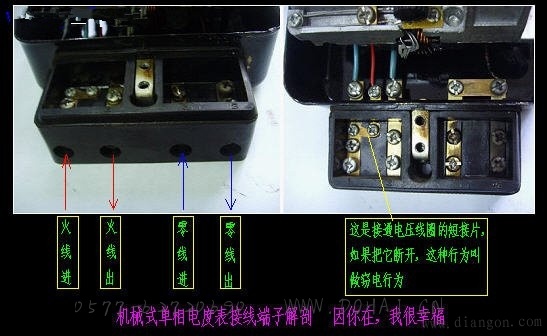

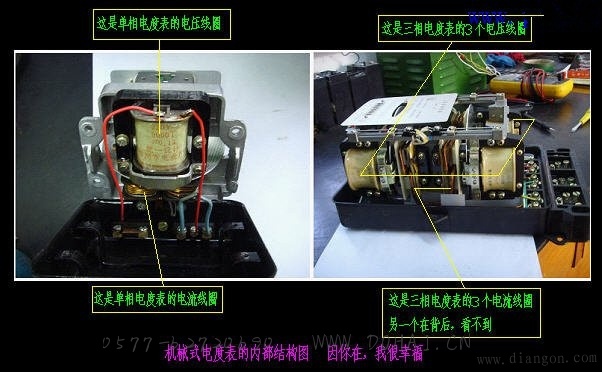

 5、机械式电度表的实物图片如下

 6、电子式电能表实物图简介

随着数字电子技术的进步,近几年来,老式机械电度表正逐步退出历史舞台,取代它是计量更准、更便于管理的电子式电能(度)表。

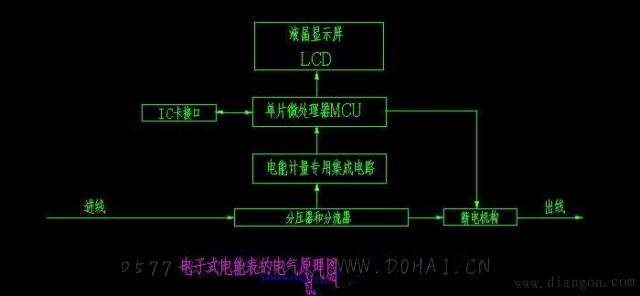

 (1)电子式电能表电气原理图

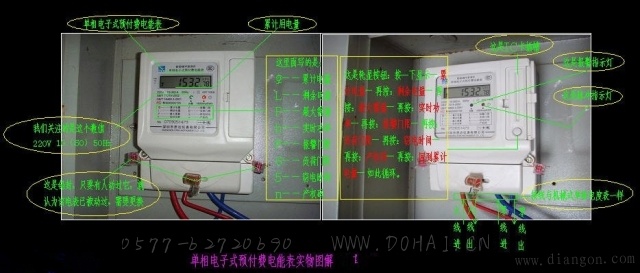

(2)单相电子式电能表实物图
